Создайте группу средних чипов

Прим.: Для группы "Средние чипы", мы выберем детали из строки "Исследование проекта". Если все детали модели названы "Деталь*", будет очень сложно выбрать их из строки "Исследования проекта". Смотрите раздел ниже о добавлении деталей путем их выбора.

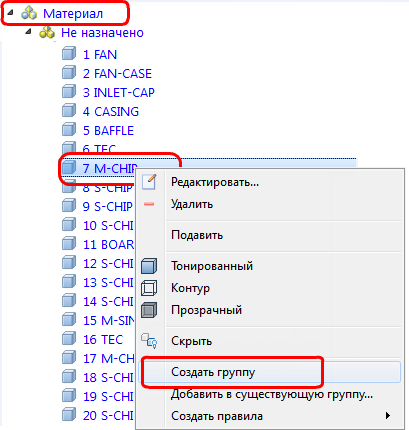

В строке Исследования проекта, разверните ветку Материал. Нажмите правую кнопку мыши на детали с именем M-Chip и выберите Создать группу.

В диалоговом окне " Добавить в группу", введите Средние чипы" в качестве имени группы. Оставьте Тип как Геометрический.

Нажмите "ОК".

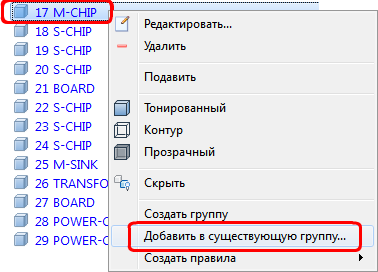

Щелкните правой кнопкой мыши на другой M-CHIP детали из списка, а затем выберите Добавить к существующей группе.

Выберите группу Cредние чипы.

Нажмите "ОК".

Прим.: Имена деталей в дереве элементов будут немного отличаться в зависимости от геометрии или типа САПР.

Непосредственный выбор деталей

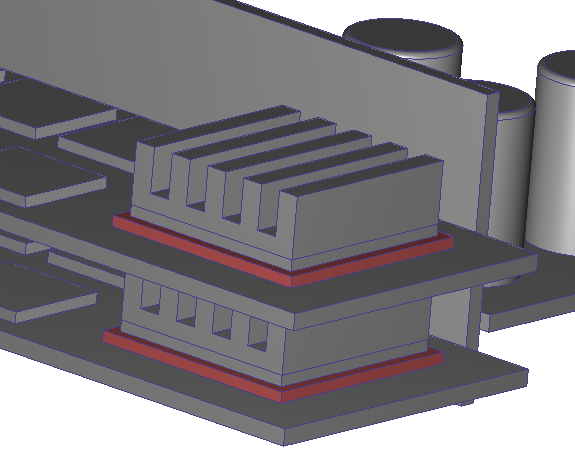

Если все детали модели названы "Деталь*", будет очень сложно выбрать их из строки "Исследования проекта". Чтобы добавить средние чипы в группу, выберите оба чипа:

Щелкните правой кнопкой мыши вне модели и выберите Группа > Создать группу. В диалогом окне Добавить в группу, убедитесь, что выбрано Создать группу и введите средние-чипы, и ОК. Чтобы завершить, щелкните правой кнопкой мыши вне модели и нажмите Отменить выбор.
