Оценка равномерности температуры выходного отверстия

С учетом характер крана, важно, чтобы вода на выходе имела более однородное распределение температуры, насколько это возможно.

Большой градиент температуры может быть очень неприятным для пользователя и может привести к получению ожога от обжигающей горячей воды. На этом этапе мы создадим график температуры XY на выходе. Это обеспечивает очень очевидный, графический способ оценки изменения температуры на выходе.

Нажмите Плоскости на вкладке Результаты.

Щелкните правой кнопкой мыши на плоскости и выберите Тонированный.

Чтобы отобразить результаты температуры плоскости, выберите Температура из меню Результат на контекстной панели Плоскости.

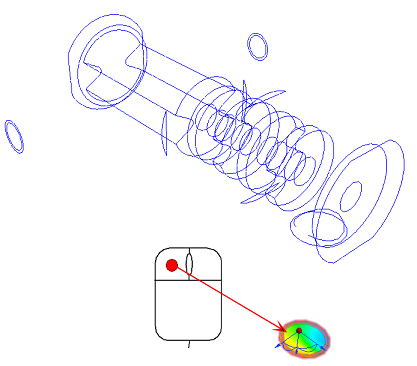

Щелкните левой кнопкой мыши на плоскости, а затем щелкните иконку "Выровнять поверхность". Выберите выходную поверхность.

Прим.: В результате плоскость отображает распределение температуры на выходе.

Щелкните правой кнопкой мыши и выберите График XY.

Нажмите Добавить путем выбора. Нажмите Добавить точки и выберите две точки на каждой из сторон плоскости:

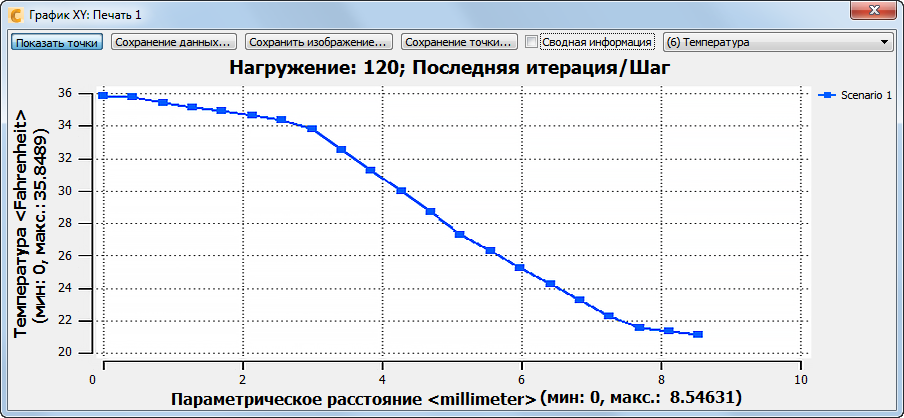

Нажмите кнопку График.

Прим.: Это позволит нам оценить равномерность профиля температуры.

Нажмите Обзор в верхней части диалогового окна "График".

Прим.: Это делает график Сводки, который позволяет нам сравнивать данные из следующего запуска сценария в этом проекте. Мы будем использовать это в следующем шаге.
