第3步: 光顺浮雕

本节介绍如何创建第二条加工浮雕刀具路径，该路径仅应用于由矢量边界定义的浮雕本身。 该刀具路径使用1.5 mm球头刀刀具来进行表面精加工。

创建第二条刀具路径：

1. 在 加工浮雕面板的 要加工的区域 区域列表中选择 已选矢量 。
2. 选择内侧矢量,将刀具路径应用到所选矢量中的区域。

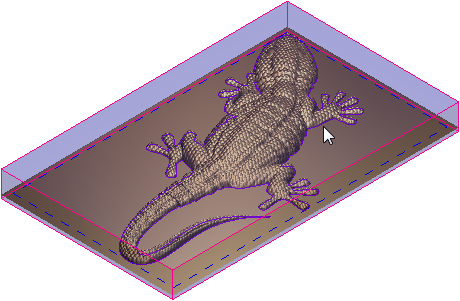

3. 选择蜥蜴浮雕的矢量边界。 所选矢量显示为紫色，并被边框包围:



4. 将3毫米球头刀更换为1.5毫米球头刀：
   1. 在精加工选项区域中，展开 3 mm 球头刀控制栏。
   2. 单击选择。 将显示刀具数据库对话框。
   3. 在刀具和组区域中，选择刀具和组>公制刀具>木材或塑料>粗加工和3D精加工>1.5 mm 端铣刀。 该刀具的详细信息显示在刀具/组描述区域中。
   4. 单击选择。 对话框关闭，刀具的设置显示在面板中。
5. 将开始Z 值更改为 -1.5 。
6. 输入刀具路径名称 Machine Relief 2。
7. 点击现在计算。

   ArtCAM计算刀具路径，并在项目树中的刀具路径 项下添加 Machine Relief 2项：

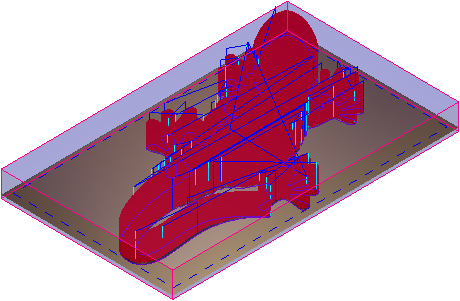

   显示刀具路径（红色），快进移动（蓝色）和下切移动（青色）：



8. 关闭面板。

现在，您可以在将其保存到机器指定文件之前仿真刀具路径。

参见

• 仿真刀具路径
• 保存刀具路径
