定义资源特性

Autodesk Inventor 文件具有称为 iProperty 的特性。这些特性用于跟踪和管理文件，创建报告，以及自动更新部件 BOM 表、工程图明细栏、标题栏和其他信息。Factory 资源还具有与 iProperty 非常相似的特性。这些特性可以使用 iProperty 或使用“资源特性”命令定义。

在指定或更新资源特性时，请记住以下几点：

• 可以将特性输入为文本或关键参数表达式。
• 如果更新特性，则这些更新不会应用于布局中已放置的资源。若要更新已放置的资源，请单击“Factory”选项卡的“Factory 资源”面板中的“更新资源”。
• 如果一个资源在布局中多次出现，但特性不同，则该资源将会作为单独一行显示在 BOM 表中。

完成以下步骤以将特性分配给资源。

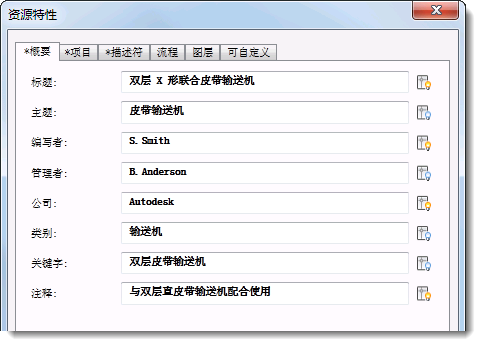

1. 在“资源生成器”选项卡的“编写”面板上，单击“资源特性” 以打开特性窗口。
2. 输入摘要信息以帮助您在“资源浏览器”中搜索此资源。在布局中放置资源时，这些特性无法更改。







   注： 显示在每个字段旁边的灯泡图标可确定是否在 AutoCAD 中的块上显示特性值：









   单击该图标可打开显示。将该图标保持关闭状态可隐藏 AutoCAD 中的显示。

   “项目”和“描述符”字段以及“可自定义”选项卡上的“值”字段也显示这些图标。

3. “项目”选项卡包含在准备 BOM 表时有用的信息。在布局中放置资源时，这些特性无法更改。

   文件子类型	文件类型；例如，dwf 或 ipt
   零件代号	资源的零件代号。如果将此字段留空，会自动将文件名指定为零件代号。
   库存编号	资源的库存编号
   描述	资源的简要说明
   修订编号	文件修订号
   项目	项目名称
   设计者	项目或模型的设计者
   批准人	签名授权机构
   成本中心	应用资源的成本中心
   预估成本	BOM 表所用资源的成本以及其他计算成本
   创建日期	今天的日期；单击日历图标可选择其他日期
   供应商	制造商或供应商名称（如果这是第三方资源）
   Web 链接	供应商链接或其他相关网站的地址

4. 单击“描述符”选项卡以添加有关资源的其他信息，例如类型、零件代号、流速等。与标注不同的是，在

   “资源生成器”环境中编写和发布资源时可以添加描述符。除非对资源进行编辑，否则无法更改描述符。若要查看布局中资源的描述符，请将光标悬停在该资源上。

   发布的资源只能具有一个描述符，该描述符可带有可选的扩展描述符文本。如果资源具有变量，请单击“高级”按钮以使用 iLogic 规则为每个变量创建描述符。

5. 输入“流程”选项卡信息以在 Process Analysis 中运行模拟。如果未使用 Process Analysis，请在下一步中跳到“图层”选项卡。

   处理对象	选中该框以将此资源指定为分析对象，然后选择对象类型：缓冲区、处理器或源。显示的字段会根据选择的对象类型而变。
   缓冲区	缓冲区暂时存储处理器生成的项目。 名称：缓冲区名称；例如，storage1 容量：缓冲区可以存储的项目数
   处理器	处理器接收源材质或零件，并对它们执行操作。 名称：处理器名称；例如，基本部件 描述：处理器描述 平均故障间隔时间：该处理器及其所有操作的故障之间的平均时间；例如，4400 hr 表示平均而言，该处理器运行 4400 小时后才会出现故障 平均修复时间：在出现故障后，修复该处理器所需的平均时间；例如，60 min 表示平均而言，需要 60 分钟才能完成修复 设置成本率：设置费用除以设置时间所得的值 处理成本率：处理费用除以处理时间所得的值 正常运行时间百分比：处理器正常运行时间所占的百分比 能耗率：每单位能量所处理的项目数 处理设备操作名称：该处理器所属的总体过程模型的名称；例如引擎部件 处理时间：在选定的时间单位内处理的项目数 设置时间：设置处理器以执行此操作所需的时间 连续操作：按所示序列运行操作；若要将操作添加到列表中，请单击
   Source	源是进入 Factory 工作流的原始材质或零件。 名称：源名称；例如，金属杆 输出率：源在选定时间单位内提供的项目数 无限馈送：表示无限供应可用；如果供应受限制，请将此字段留空，并在“零件总数”字段中输入一个值 零件总数：可从该源提供的项目数

6. “图层”选项卡使您可以选择现有图层或定义新的图层以在其中放置资源。如果要在复杂设计中控制该资源的可见性，自动分层非常有用。

   选择“指定资源的图层”可将图层与此资源相关联。如果未选中该复选框，则此资源将被放置在 AutoCAD 中的当前 DWG 图层上或 Inventor 中的当前布局图层上。

   若要创建新图层，请在文本框中键入名称并选择一种颜色来表示该图层。

   若要选择现有图层，请从显示的列表中选择一个图层。显示的列表来自在“Factory 选项”中“资源生成器”选项卡上的“从文件中加载图层”字段中指定的文件。如果该设置中没有指定文件，则图层列表为空。

   注： 必须在“Factory 选项”的“资源”选项卡上选中“启用自动分层”复选框才能激活此功能。
7. 您可以使用“可自定义”选项卡添加自定义特性，帮助您跟踪资源数据。此处输入的信息将显示在按类别组织的“Factory 特性”选项板上：

   名称	输入新的自定义特性名称，或者选择现有自定义特性进行编辑。
   类型	选择数据类型。
   值	输入符合所选数据类型的一个值。
   类别	输入新的类别名称，或选择现有类别名称。

   单击“添加”以将该特性添加到列表中。“删除”按钮可删除“特性”列表中所选的特性。

在您定义这些特性并发布资源后，可以将其放置在您的 AutoCAD 和 Inventor 布局中。

使用关键参数定义资源特性

定义资源特性时，可以在字段中输入文本，或者输入用于定义模型参数的表达式。例如，如果在资源特性的“描述”字段中添加表达式“=模型的高度为 <Height>”，则针对选项板、预览、工具提示、工程图和导出的电子表格中的资源显示的描述将包含选定资源的实际高度。因此，如果资源高度为 70 英寸，则描述将显示为“模型的高度为 70 in”。表达式和值也是可搜索的。例如，可以搜索“Height is 70 in”、“Height is”或“70 in”以查找与该条件匹配的资源。

除以下项目外，所有特性字段中均支持表达式：

• “流程”选项卡特性
• “图层”选项卡特性
• “项目”选项卡上的“预估成本”
• “项目”选项卡上的“创建日期”

在 Inventor 中为某个资源定义的表达式也会与 AutoCAD 或 Navisworks 中的该资源一同显示。

若要输入表达式，请直接在字段中键入表达式，或者单击字段，然后单击省略号 (...) 以显示多行输入窗口。

表达式格式

表达式必须以等号 (=) 开头。任何跟在 = 后面的内容都被视为表达式的一部分。若要添加关键参数，请遵循以下格式：<参数名称>。例如，=宽度为 <width> 或 =尺寸为 <Length>*<Width>*<Height>。

参数名称必须与定义的参数名称匹配并且区分大小写。如果参数名称采用大写形式，则它在表达式中也必须采用大写。若要查看资源的关键参数，请单击特性字段中的省略号 (...) 以显示多行输入窗口，然后单击“关键参数”。

发布资源后，用户只能修改可自定义特性或资源标记中包含的表达式。
