连接放置的资源

使用“连接”命令

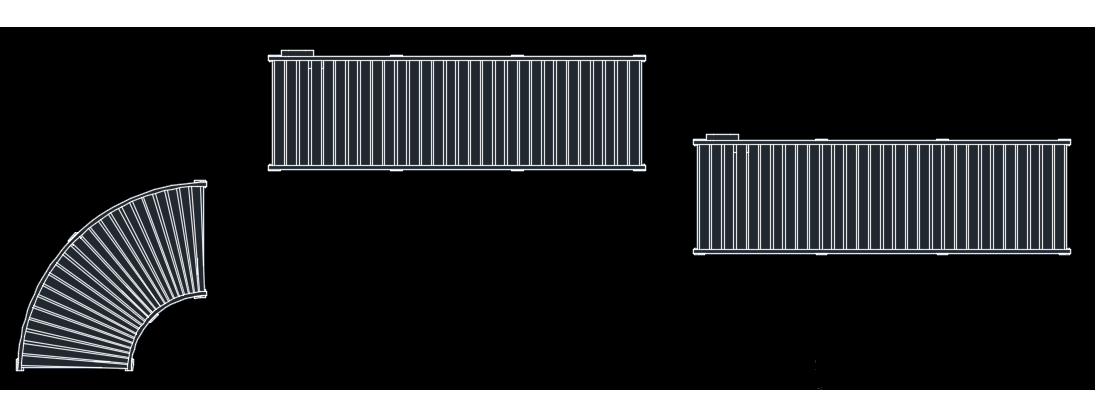

可能在某些情况下，Factory 布局中存在已定义了接头但未连接的资源。这些资源上的接头就称作未使用接头。下面显示了几个具有未使用接头的资源的示例。您可以显示未使用的接头，使用“连接”命令并将它们连接在一起。

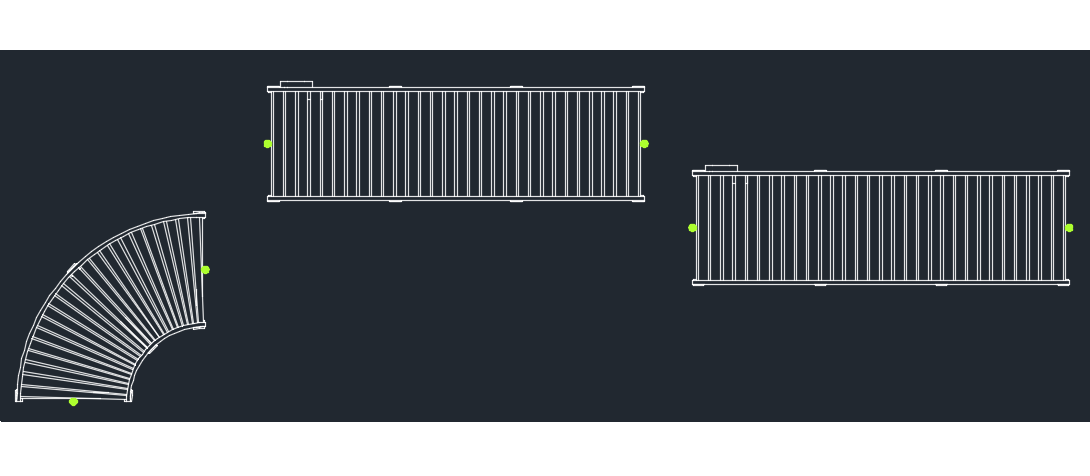

1. 单击“Factory”选项卡 “实用工具”面板 “连接” 。此操作将显示布局中的所有未使用接头（显示为绿色的点）。
   提示： 若要为接头指定自定义颜色，请按照定义接头点中的说明操作。





2. 选择资源上要连接的第一个接头。现在，接头点已附着到光标。
3. 接下来，使附着的资源跟随光标移动以接近要连接的资源接头。
4. 单击以连接两个资源。

连接的资源会移动到一起，作为一个零部件。如果要将它们彼此分开，只需单击“Factory”选项卡 “实用工具”面板 “接头已禁用” 。

提示： 禁用接头的另一种方法是，在“选项”对话框的“Factory 资源”选项卡上取消激活“在放置和重新定位期间捕捉到接头”复选框。也可从命令行使用 FACT_CSNAP 命令启用/禁用该设置。有关详细信息，请参见 AutoCAD Factory 帮助主题：Factory 资源选项。
