基础视图中的模型方向

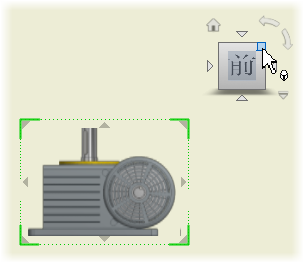

创建基础视图时，在基础视图右上角附近将会显示 ViewCube。单击 ViewCube 的面、边或拐角，或者单击旋转操纵器以设置所需的模型方向。
注： ViewCube 取代了“工程视图”对话框中的“方向”选项。

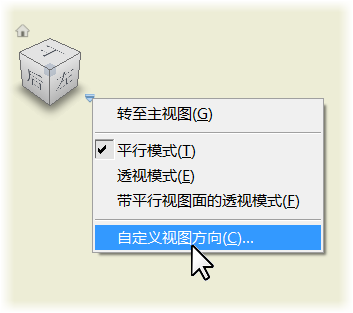

自定义视图方向
在 ViewCube 上单击鼠标右键，然后单击“自定义方向”来访问“自定义视图”环境。然后，指定自定义视图的方向。

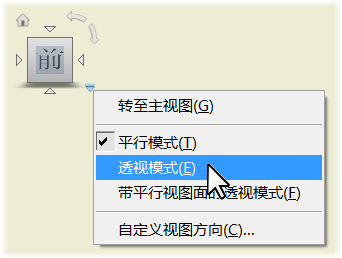

正交和透视投影
默认情况下，正交投影用于创建工程视图。若要使用透视投影，请在创建基础视图或编辑基础视图或独立投影视图时，在 ViewCube 上单击鼠标右键，然后单击“透视”。

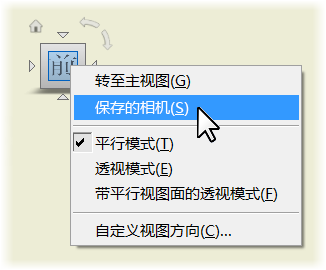

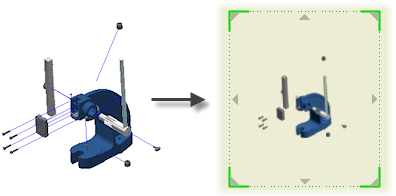

为表达视图保存的相机
对于基于模型表达视图的工程视图，您可以访问和应用在表达视图文件 (.ipn) 中保存的相机设置。在 ViewCube 上单击鼠标右键，然后单击“保存的相机”。
工程视图中的模型方向将会更改以与表达视图中保存的方向匹配。
修改的“工程视图”对话框
“工程视图”对话框已经进行简化，可支持新工作流，实现在图形窗口中进行直接交互。

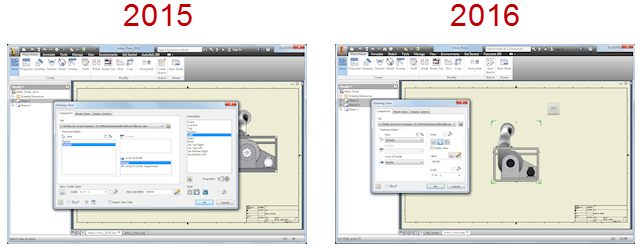

该对话框的尺寸已经减小：
某些对话框选项已经移动、更改或删除：

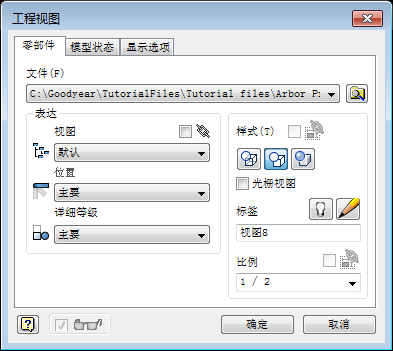

“零部件”选项卡
- 样式控件、“光栅视图”选项以及标签和比例控件已从基础对话框区域移到“零部件”选项卡。
- “投影视图”选项已删除，并且投影视图创建直接在图形窗口中进行控制。
- “视图”、“位置”和“详细等级表达”控件已从列表框更改为下拉列表。

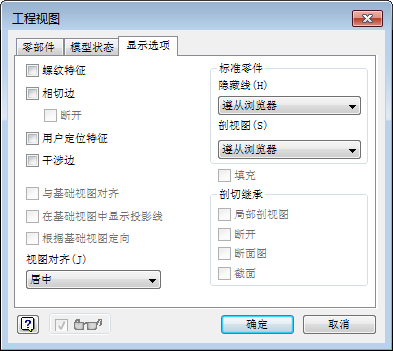

“显示选项”选项卡
- 最常用的控件位于顶部。
- “所有模型尺寸”选项仅对零件模型可见。对于其他类型的参考文件，该选项已隐藏并替换为“干涉边”选项。
- “显示轨迹”选项已移到“零部件”选项卡
“表达视图”框。

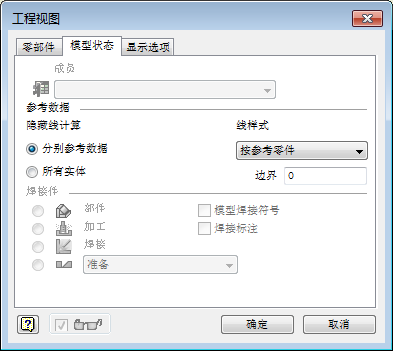

“模型状态”选项卡
- 焊接件控件已从“显示选项”选项卡移到“模型状态”选项卡，与其他特定于焊接件的选项位于同一位置。
投影视图
通过直接交互工具，可以使用“基础视图”命令创建多个投影视图，并将投影视图放置在工程图中。
若要创建正交或等轴测投影视图，请单击基础视图边界上的三角形图标。投影视图将放置在默认的位置。
若要将投影视图添加到图纸上的特定位置，请将该投影视图的边框拖动到所需的位置。然后单击以创建视图。
若要移动投影视图，请将该视图拖动到所需的位置。
若要删除投影视图，请单击 x 标记。
工程视图比例
在创建基础视图和投影视图时，可以使用临时比例值调整模型视图以使其适合图纸。拖动基础视图的拐角以直接在图形窗口中更改视图比例。
默认情况下，在当前标准样式中预定义的比例范围内，视图大小会捕捉到预设的比例值。按住 CTRL 键以启用自由拖动，并设置任意视图比例。
注： 子投影视图将动态调整大小以遵从新基础视图比例。
