符号和符号样式增强功能

符号的双击编辑

现在，可以对更多类型的符号使用双击编辑：

在通过“符号”按钮访问的列表中添加了新的图形符号，这些符号可以插入到多种类型的工程图标注中。

“符号”列表分为六个段：常用符号、项目特征符号、附加符号、其他符号、通用符号和字符映射表。

注：激活的“形位公差符号样式”可控制工程图标注中可用的符号列表。

表面粗糙度符号样式已更新，提供了符合许多制图标准的符号格式。定义表面粗糙度符号样式时，请在“样式和标准编辑器”的“标准参考”列表中选择所需的标准。

“表面粗糙度符号样式”面板中的“要求”字段显示符合选定标准的表面粗糙度符号的预览。下图显示了符号布局的示例（DIN ISO 1302 - 1992、DIN EN ISO 1302 - 2002 和 JIS B 0031 - 2003）：

注：打开在 Autodesk Inventor 早期版本中创建的工程图时，将会保留表面粗糙度符号的外观。若要对表面粗糙度符号应用新布局，请在“表面粗糙度符号样式”中更改“标准参考”。

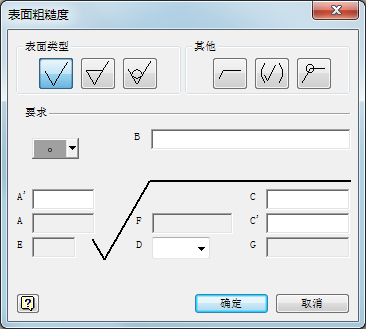

在“表面粗糙度符号”对话框中进行了以下改进：

符号布局

提供了“要求”字段的多种布局。“表面粗糙度符号”对话框中的布局与当前制图标准相对应。

改进了工具提示

工具提示显示每个“要求”字段的详细描述。

插入符号

使用“插入符号”按钮为任何“要求”字段添加图形符号。

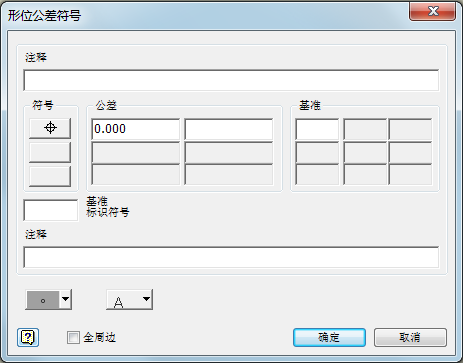

在“形位公差符号”对话框中进行了以下改进：

顶部注释字段

新的编辑字段可在形位公差符号顶部添加注释。

插入符号

使用“插入符号”按钮为任何编辑字段添加图形符号。

插入字母

使用“插入字母”按钮为编辑字段添加字母。“插入字母”列表取代了旧对话框中提供的单个字母按钮。

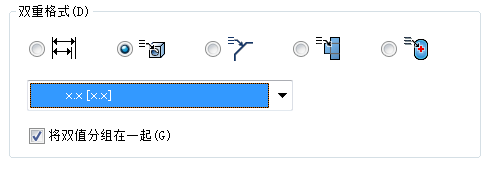

新的“将双值分组在一起”选项可用于支持在孔注释中相邻放置双尺寸。该选项位于“样式和标准编辑器”“尺寸样式”“换算单位”选项卡中，并且默认情况下处于选中状态。

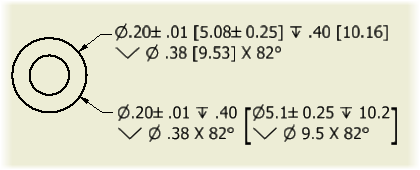

下图显示了当前用于包含双尺寸的孔注释的两种格式。对于顶部的孔注释，“将双值分组在一起”选项处于选中状态，而对于底部的孔注释则处于取消选中状态。

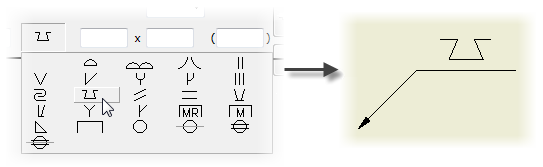

在图形焊接符号列表中添加了加压联接符号。

提示：若要使符号在工程图中可用，请在当前“焊接符号样式”的“符号过滤器”列表中选择“加压联接”符号。
