标注指引线增强功能

“单段指引线”选项

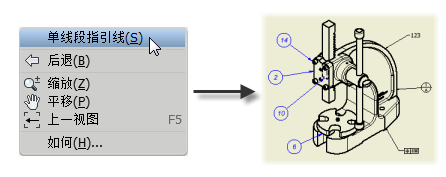

选择“单线段指引线”选项可以更改默认步骤并使用单指引线段创建工程图标注。“单段指引线”选项适用于引出序号、指引线文本、表面粗糙度符号、焊接符号、形位公差符号、基准目标和略图符号。可以为每种类型的工程图标注分别设置该选项。

对齐的指引线标注

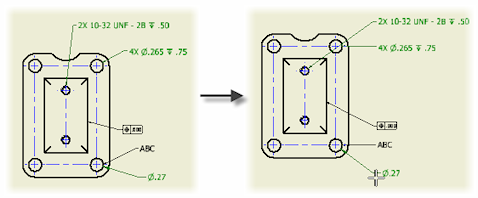

现在，可以通过一个步骤对齐包含指引线的工程图标注。在工程图中，选择要对齐的标注。单击鼠标右键，然后在菜单上单击“对齐”“垂直”、“水平”或“至边”。

窗选对齐标注

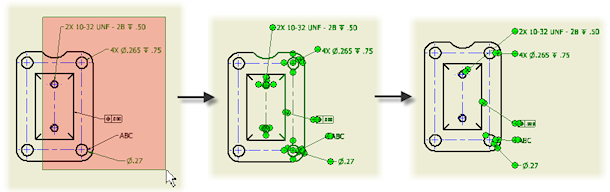

“对齐”命令中支持的包含标注的窗选都是有效的，并且在快捷菜单中会显示“对齐”命令。启动对齐命令后，无法对齐的所有对象将会自动从选择集中删除。

无标注指引线捕捉

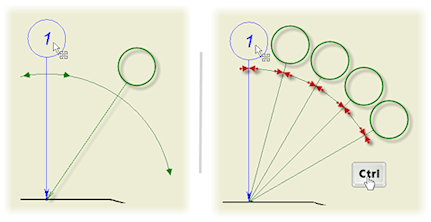

放置工程图标注的默认行为和 CTRL 键行为是相互切换的。按住 Ctrl 键可支持 15° 指引线捕捉。
