了解标准和自定义钢框架族之间的差异。
在梁、支撑和柱之间放置结构连接取决于连接中的一系列图元参数。“类型属性”对话框中参数的“结构剖面几何图形”组列出了这些相关参数。大多数情况下，所需的参数随时可以从 Revit 库获取。在自定义框架图元中，连接的几何图形可能不存在，但必须生成。由于结构剖面参数在生成连接过程中十分重要，Revit 必须获知族是认证还是自定义的。
- 标准结构钢图元。 钢框架图元的剖面形状类型属性指定了剖面形状。图元存在一组定义的结构剖面几何图形参数。
- 自定义钢图元。 钢框架图元的“剖面形状”类型属性为“未定义”。未定义生成钢结构连接所需的几何图形参数。

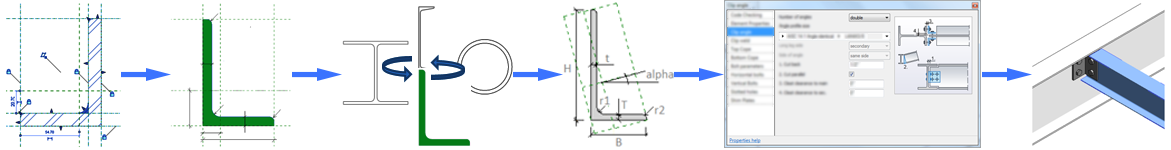

在某些情况下，如果自定义钢图元族正确定义了族几何图形，则可能仍然接受连接。Revit 会分析族并尝试确定其剖面形状。识别方法会检查族几何图形，并尝试将其剖面与常用钢剖面形状进行匹配。
匹配后，Revit 会通过定义的族几何图形生成必要的结构部分几何图形。钢结构连接随后会通过由 Revit API 传递的这些参数生成。 如果以下形状的“剖面形状”参数设置为“未定义”，则支持这些形状进行匹配。
| 剖面类型符号 | 截面名称 | 形状 |
|---|---|---|
| I | 双 T 形 |
|
| C | 槽钢 - 冷成形 |
|
| U | 管道 |
|
| W | 角度 |
|

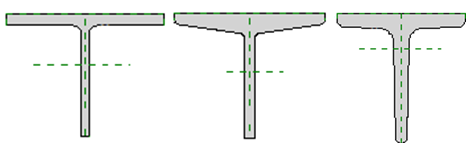

| T | T 形三通 |
|
| H | 矩形管 |
|
| S | 圆形栏 |
|
| R | 管道 |
|
| CEx | 折弯槽钢 - 冷成形 |
|
