调整已连接预制零件的尺寸

利用“属性”选项板或“编辑零件”工具修改连接的预制零件的尺寸。

您可以使用该功能调整没有次端点的已连接预制零件（例如接头、拔梢、方转圆过渡件）的尺寸。

视频：调整已连接预制零件的尺寸

调整已连接预制零件不会修改选定零件的位置，或连接到这些零件的零件位置。例如，已选管路上管件的位置保持不变，这样便无需重新定位焦点之间的直段，即使零件已经重新调整尺寸也是如此。

调整已连接预制零件的尺寸：

1. 选择要调整尺寸的已连接预制零件。

   选择要调整尺寸的已连接零件时，请确保选择使用相同服务样本和规格的已连接零件。

2. 在“属性”选项板中，在以下字段中输入新的尺寸值。

   • 主端点字段：干管主宽度、深度或直径

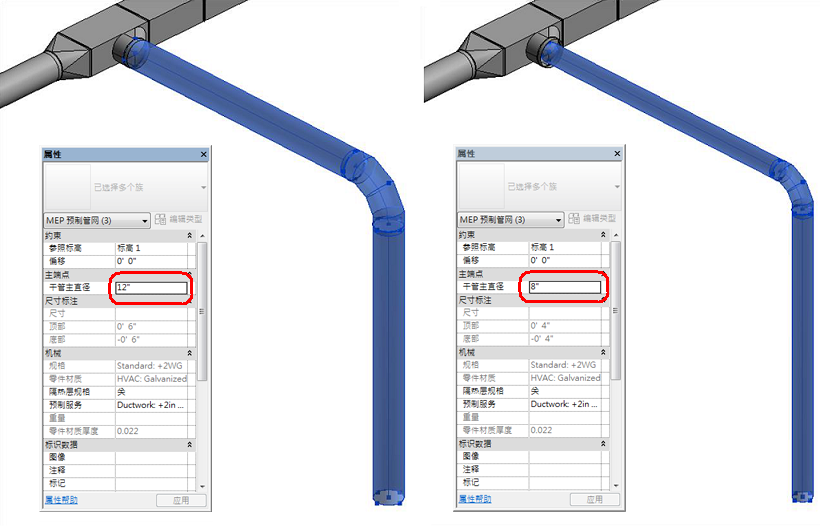

     下例显示的是一个已选圆形管网的管路。在“属性”选项板中，“干管主直径”字段已从 12" 更改为 8"。



   • 产品条目：对于产品所列零件（例如管道系统零件），请从“属性”选项板的“产品条目”定义中选择新尺寸。
3. 如果显示错误对话框，提示该零件将断开连接，请单击“断开”。

   选中零件即已调整尺寸。

4. 您可能需要重新连接管路中已断开的零件。

   例如，风管的矩形直段上有多个接头连接在管路的一侧或多侧，在此风管上调整直段管路的尺寸可保持直段位置和接点连接不变。然而，任何位于管路末端的过渡件（如拔梢）都会断开连接并需要重新连接。

   使用现有工具重新连接已断开连接的零件。例如，若要重新连接已断开连接的零件（产品所列零件），您可以使用“布线填充”工具。
