檢視和張貼注釋 -「A360 上的連線設計」面板

「A360 上的連線設計」面板上的「事件」頁籤和「設計共用」頁籤可讓您存取「設計共用」，以在其中檢視設計共用和張貼注釋。

檢視和張貼注釋：

1. 在 Inventor 中，按一下「連線設計」按鈕 (位於圖形視窗右下角)。依預設，會顯示「事件」頁籤。最近的事件顯示在頂端。
2. 按一下設計共用的名稱：
   • 「事件」頁籤：按一下藍色文字。

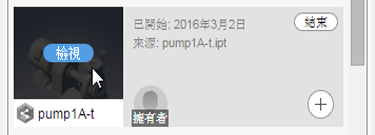

   • 「設計共用」頁籤：將滑鼠懸停在縮圖上，然後按一下「檢視」。



   將在 Inventor 檢視視窗中 (Inventor 2017) 或瀏覽器視窗中 (Inventor 2016 R3) 開始設計共用。

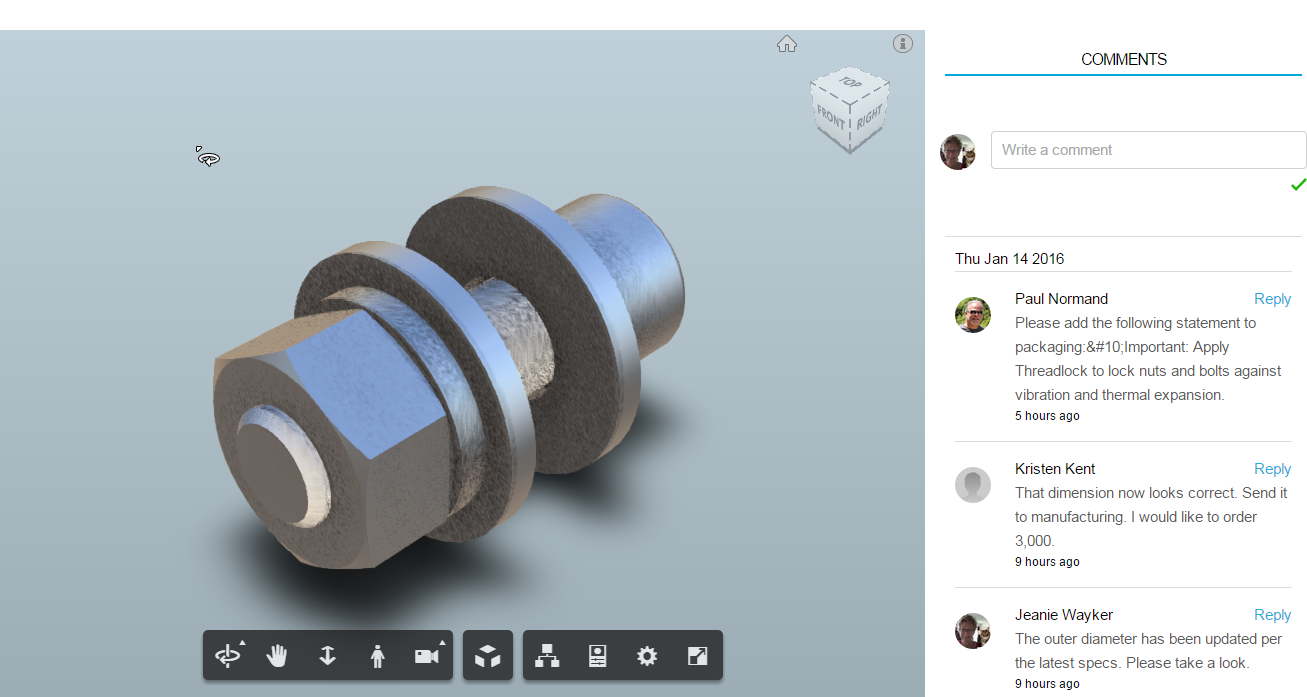

3. 在檢視視窗中 (Inventor 2017) 或瀏覽器視窗中 (Inventor 2016 R3)，您可以：
   • 檢視設計共用。
   • 使用小工具列檢視工具進行平移和縮放。
   • 在模型右側的「註釋」面板中，輸入新註釋和回覆張貼的注釋。
     註: 擁有者和所有協同合作者均可看到所有注釋。張貼的注釋無法移除或刪除。
   • 檢視協同合作者張貼的注釋，以及張貼注釋的時間。
   • 檢視您張貼的注釋，以及張貼注釋的時間。
   重要: 為了保護智慧財產，已停用剖面和測量工具。
