Analýza a určení velikosti gravitační potrubní sítě

Pomocí Průvodce analýzou potrubní sítě můžete změnit velikost potrubí, znovu nastavit dna potrubí a vypočítat linie energetického spádu a čáry hydraulického sklonu podle standardů definovaných v dokumentu HEC-22 2009.

Pomocí tohoto nástroje lze provádět následující akce:

• interaktivně analyzovat potrubní síť s využitím odpovídajících údajů o srážkách,
• znázornit výsledky graficky a exportovat je do souboru CSV,
• upravit výsledky a znovu spustit analýzu,
• použít výsledky u příslušné potrubní sítě.

Na následujícím obrázku je znázorněna potrubní síť v zobrazení profilu před provedením analýzy a po použití výsledků analýzy.

Potrubní síť před změnou velikosti	Potrubní síť po změně velikosti

Vybírat si můžete ze dvou typů analýz: Změnit velikost potrubí a znovu nastavit dna potrubí a Vypočítat linie energetického spádu a čáry hydraulického sklonu.

• Změnit velikost potrubí a znovu nastavit dna potrubí: Provede analýzu průtoku potrubím a podle průtoku potom změní velikost potrubí a znovu nastaví dna. Na příslušné výsledky se v průvodci můžete podívat a použít je na stránce Výsledky. Při použití výsledků analýzy budou na základě vypočítaných výsledků aktualizovány velikosti potrubí a výšky dna potrubí a všechny vypočítané vlastnosti budou použity u potrubní sítě.
  Poznámka: Při použití této možnosti nebudou vypočítány hydraulické vlastnosti (linie energetického spádu a čáry hydraulického sklonu). Chcete-li vypočítat hydraulické vlastnosti, zaškrtněte políčko Vypočítat linie energetického spádu a čáry hydraulického sklonu.
• Vypočítat linie energetického spádu a čáry hydraulického sklonu: Vypočítá linie energetického spádu a čáry hydraulického sklonu a potom zobrazí grafický náhled výsledků (pokud je ve výkresu k dispozici zobrazení profilu). Tyto výsledky můžete použít u potrubní sítě, a to na stránce Výsledky v průvodci. Při použití výsledků analýzy budou vypočítané hodnoty energetického spádu a hydraulického sklonu použity u příslušných součástí potrubní sítě.

V případě zaškrtnutí obou políček budou výsledné vlastnosti (včetně vypočítaných hodnot energetického spádu a hydraulického sklonu) použity u příslušných součástí.

Výpočty jsou založeny na standardech definovaných ve třetím vydání publikace Urban Drainage Design Manual, Hydraulic Engineering Circular No.  22 (HEC-22 ) (Příručka k návrhu městského odvodnění, oběžník vodního stavitelství č. 22), kterou vydal odbor správy silnic ministerstva dopravy USA.

• U obou typů analýzy je provedena analýza vtoků, při které je dodržen postup popsaný v kapitole 4 věnované odvodnění zpevnění vozovky. Při analýze vtoků je analyzován průtok zachycený vtoky, je vypočítáno rozšíření a výsledky jsou exportovány do souboru CSV.
• Při analýze typu Vypočítat linie energetického spádu a čáry hydraulického sklonu je dodržen postup popsaný v části 7.5 věnované postupu vyhodnocení linií energetického spádu.

Předpoklady pro použití pracovního postupu

Pracovní postup určování velikosti potrubí můžete zahájit po splnění následujících předpokladů.

• Vytvořte geometrii vozovky. Při použití Průvodce analýzou gravitační sítě budete muset pro každý vtok zadat příčný sklon jízdního pruhu, podélný sklon, šířku rigolu a příčný sklon rigolu.
• Před spuštěním příkazu Analýza gravitační sítě vytvořte potrubní síť (včetně vtoků, potrubí, šachet a umístění výtoku) a spusťte u každého stavebního objektu a potrubí v potrubní síti příkaz Použít pravidla.

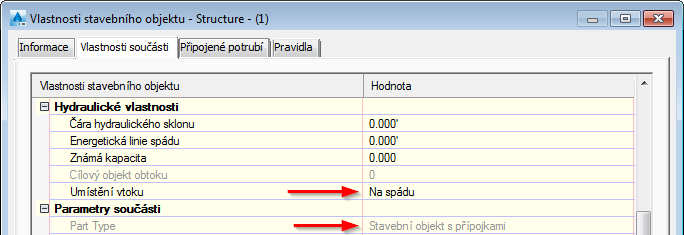

  • Vtoky jsou obvykle vytvářeny v aplikaci AutoCAD Civil 3D jako stavební objekty s přípojkami, jejichž vlastnost Umístění vtoku je nastavena na možnost Na spádu nebo Na údolnicovém.



  • Šachty jsou obvykle vytvářeny jako stavební objekty s přípojkami, jejichž vlastnost Umístění vtoku je nastavena na možnost <žádné>.
  • Je vyžadována existence výtokového stavebního objektu nebo potrubí. Ty budou specifikovány během procesu určování velikosti potrubí. Jako výtokovou součást lze vybrat následující typy součástí:
    • stavební objekty, které obsahují jedno či více potrubí vedoucích dovnitř a neobsahují žádné potrubí vedoucí ven,
    • potrubí, ke kterým není na výtokovému konci (po toku) připojen stavební objekt.
  • Na začátku potrubní sítě musí existovat stavební objekt a nemůže to být prázdný stavební objekt. Při analýze takové sítě nebudou zobrazeny žádné výsledky analýzy.
  • Zakřivená potrubí je možné analyzovat a jejich zakřivení bude po použití výsledků zachováno. Při analýze může dojít k aktualizaci jejich velikosti a počátečních/koncových výšek.
  • Potrubní síť nemusí být přidružena k referenčnímu povrchu. V případě existence referenčního povrchu však bude výška daného povrchu použita k výpočtu hodnoty krytí. Pokud není referenční povrch k dispozici, bude k výpočtu hodnoty krytí použit poklop stavebního objektu (obvykle hodnota 0).
  • Minimální krytí zadané v dialogu Výchozí nastavení analýzy gravitační sítě platí pro všechna potrubí s výjimkou potrubí na konci toku (připojeného k výtokovému stavebnímu objektu). V důsledku toho se může stát, že pokud je sklon povrchu strmější než sklon potrubí na konci toku, může se výtokový stavební objekt a k němu připojené potrubí objevit nad terénem.
  • Jestliže je vybrána datově odkazovaná potrubní síť, lze linie energetického spádu a čáry hydraulického sklonu vypočítat, ale výsledky analýzy nelze u potrubní sítě použít.
  • Volitelně můžete potrubní síť přidat ve výkresu do zobrazení profilu. Budete tak moci zobrazit náhle změn v potrubní síti, a to tak, že na stránce Výsledky v průvodci použijete možnost Exportovat výsledky do formátu CSV a zobrazit v profilu.
• Vytvořte povodí (z povrchu nebo z objektů), která jsou přidružena ke vtokům. Při vytváření povodí se ručně zadává koeficient odtoku a plocha a doba koncentrace (Tc) jsou vypočítány jako vlastnosti povodí. Tyto hodnoty se používají při procesu určování velikosti potrubí. Pokud je však doba Tc vypočítaná pro povodí kratší než minimální doba zadaná v dialogu Výchozí nastavení analýzy gravitační sítě, bude místo ní použita hodnota výchozího nastavení.
  Poznámka: Ke vtokovému stavebnímu objektu lze přidružit pouze jedno povodí. Pokud je třeba přidružit ke vtoku další tok, můžete jej přidat zadáním další hodnoty Známé Q na stránce Plochy přítoků. Jinou možností je vymodelovat pomocí procesu definice povodí typu z objektů z více povodí jediné povodí.
• Určete, zda existuje další tok (Q), který bude vstupovat do systému. Hodnotu Q lze zadat také pro vtok (pokud pro daný vtok neexistuje povodí).
• Připravte si nebo získejte soubor údajů o dešťových srážkách v daném místě. Může to být soubor ve formátu NOAA CSV, X-Degree CSV nebo Hydraflow IDF. Ukázky souborů dešťových srážek jsou nainstalovány ve složce C:\ProgramData\Autodesk\C3D 2018\csy\HHApps\IDF.

Zadání výchozích hodnot nastavení

Hodnoty nastavení ploch přítoků, stavebních objektů a potrubí, které je nutné zadávat ručně nebo které se používají při výpočtech během analýzy, lze v dialogu Výchozí nastavení analýzy gravitační sítě přednastavit jako výchozí. K tomuto dialogu lze v průvodci získat přístup na stránce Obecné.

Náhrada součástí potrubní sítě

Průvodce analýzou gravitační sítě vyhledává náhradní součásti v aktuálním katalogu součástí. Pokud požadovaná velikost součásti v katalogu existuje, ale neexistuje v aktuálním seznamu součástí, je po nahrazení součásti do aktuálního seznamu součástí přidána.

Jestliže je při analýze zjištěno, že je třeba použít jinou velikost součásti, bude daná velikost hledána v původní rodině potrubí, a pokud požadovaná velikost neexistuje ani tam, budou dotazovány ostatní rodiny součástí použité v dané potrubní síti. Může se tak stát, že materiál jednoho potrubí bude zaměněn za jiný materiál (ale pouze v případě, že je tento jiný materiál v potrubní síti již používán).

1. podmínka	2. podmínka	Výsledek
Původní součástí je 18palcové betonové potrubí a při analýze je zjištěno, že může být použito 12palcové potrubí.	12palcové betonové potrubí existuje v katalogu součástí.	Bude použito 12palcové betonové potrubí.
Původní součástí je 12palcové betonové potrubí a při analýze je zjištěno, že může být použito 10palcové potrubí.	10palcové betonové potrubí neexistuje v katalogu součástí.	Na 10palcové potrubí budou dotazovány další rodiny součástí použité v potrubní síti. Poznámka: Pokud je z důvodu dodržení doporučené velikosti nějaký materiál potrubí zaměněn za jiný, nejsou generována žádná oznámení. Chcete-li materiály potrubí zkontrolovat, můžete generovat výkaz potrubí nebo ve výkresu vytvořit tabulku obsahující sloupec, ve kterém bude zobrazen materiál potrubí.

Úpravy prováděné po určení velikosti

• Po použití výsledků u potrubní sítě, u které byla použita pravidla potrubí, doporučujeme zobrazit potrubí v Prospektoru a zkontrolovat, zda nebyla tato pravidla porušena.
• Je možné, že bude třeba za účelem dodržení požadované hodnoty krytí upravit výšku a/nebo umístění výtokového stavebního objektu.
