Na této stránce průvodce lze zobrazit výsledky analýzy a použít je u potrubní sítě.
- Exportovat výsledky do formátu CSV a zobrazit v profilu
- Uloží výsledky do souboru CSV v zadaném umístění a v existujícím zobrazení profilu zobrazí dočasnou grafiku, abyste mohli zobrazit náhled výsledků. Pokud ve výkresu existuje více zobrazení profilu, budete vyzváni k výběru zobrazení, které chcete použít.
Poznámka: V případě, že potrubní síť nebyla do zobrazení profilu přidána nebo že zobrazení profilu ve výkresu neexistuje, nebude grafické zobrazení výsledků možné.
Další informace o datech obsažených v souboru CSV naleznete v části Zpráva s výsledky analýzy gravitační sítě.
Po zadání názvu a umístění exportovaného souboru a jeho uložení můžete existující zobrazení profilu transparentně přibližovat a posouvat (zadáním příkazů 'z nebo 'p na příkazovém řádku) a zobrazit tak náhled změn linií energetického spádu, čar hydraulického sklonu a potrubí. Barvy používané v zobrazení profilu se zadávají v dialogu Nastavení analýzy potrubní sítě, ke kterému lze získat přístup na stránce Obecné v průvodci.

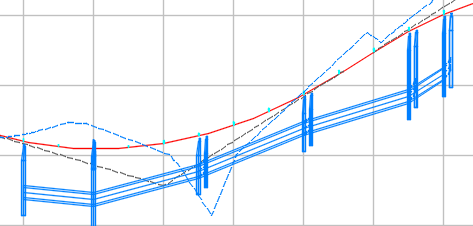

Existující potrubní síť v zobrazení profilu je znázorněna na následujícím obrázku.

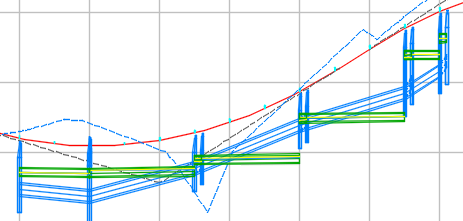

Na následujícím obrázku je znázorněno, jak může vypadat grafika náhledu. V tomto případě bylo při analýze zjištěno, že by mohlo být pro vybranou roční pravděpodobnost překročení použito potrubí menší velikosti.
V náhledu nejsou hloubky stavebních objektů upraveny, protože stavební objekty nejsou připojeny k nově upravenému potrubí, ale k původnímu potrubí. Po použití výsledků u potrubní sítě jsou však hloubky stavebních objektů upraveny tak, aby odpovídaly upraveným potrubím, jak je znázorněno na následujícím obrázku.
Na následujícím obrázku je v náhledu znázorněn detail linií energetického spádu a čar hydraulického sklonu.

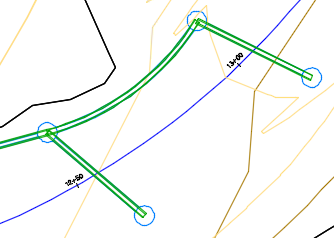

V půdorysném pohledu je zobrazen také náhled potrubí se změněnou velikostí.
Poznámka: Až si náhled prohlédnete, můžete se stisknutím klávesy ESC nebo ENTER vrátit do průvodce. - Upravit výsledky
- Použije vypočítané výsledky na stránce Potrubí v průvodci, abyste mohli upravit příslušná data a znovu spustit analýzu.
Poznámka: Tuto možnost lze vybrat pouze v případě, že bylo na stránce Obecné zaškrtnuto políčko Změnit velikost potrubí a znovu nastavit dna potrubí.

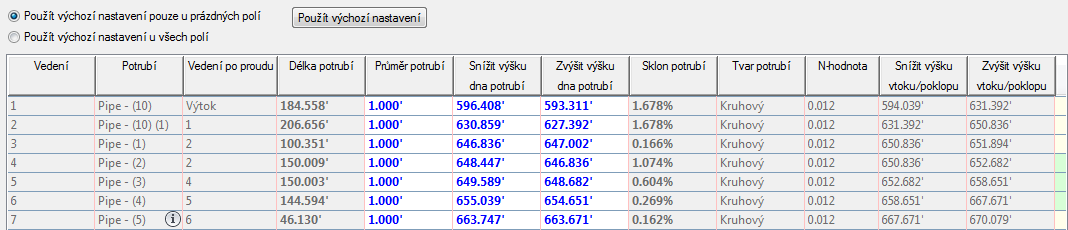

Změněné hodnoty jsou zobrazeny tučným modrým písmem. Jestliže je pole určené pouze ke čtení, jsou změny zobrazeny tučným šedým písmem. Pokud lze do pole zapisovat, jsou zobrazeny tučným modrým písmem. V tomto příkladu došlo ke změně délek potrubí, průměrů, výšek dna i sklonů.
- Použít výsledky u dané sítě
- Použije vypočítané výsledky u potrubní sítě.
- Pokud jste zaškrtli políčko Změnit velikost potrubí a znovu nastavit dna potrubí, dojde při použití výsledků k aktualizaci velikostí potrubí a výšek dna na základě vypočítaných výsledků a k použití všech vypočítaných vlastností u potrubní sítě.
Poznámka: Jestliže na kartě Obecné nebylo zaškrtnuto také políčko Vypočítat linie energetického spádu a čáry hydraulického sklonu, nebude se použití výsledků u potrubní sítě týkat hodnot energetického spádu ani hydraulického sklonu.
- V případě, že je políčko Vypočítat linie energetického spádu a čáry hydraulického sklonu zaškrtnuto, budou při použití výsledků u ovlivněných částí potrubní sítě použity vypočítané hodnoty energetického spádu a hydraulického sklonu.
- Pokud jste zaškrtli políčko Změnit velikost potrubí a znovu nastavit dna potrubí, dojde při použití výsledků k aktualizaci velikostí potrubí a výšek dna na základě vypočítaných výsledků a k použití všech vypočítaných vlastností u potrubní sítě.
