Pomocí tohoto dialogu můžete zadat nastavení, která mají být použita při analýze potrubní sítě. Hodnoty těchto nastavení mohou být použity jako výchozí hodnoty Průvodce analýzou gravitační sítě.
K tomuto dialogu lze získat přístup na stránce Obecné v Průvodci analýzou gravitační sítě.
Stavební objekty
Tato nastavení lze použít jako výchozí nastavení na stránce Stavební objekt v Průvodci analýzou gravitační sítě, nebo se používají při výpočtech během analýzy.
- Typ vtoku
- Určuje výchozí typ vtoku: Vtoková mříž, Obrubníková vpust nebo Kombinace (obrubníková vpust a vtoková mříž).
- Pro rozměry vtoku použít rozměry rámu
- Pokud je tato možnost nastavena na hodnotu True, určuje, že budou pomocí hodnot parametrů Délka rámu a Šířka rámu zobrazených ve vlastnostech stavebního objektu nastaveny některé hodnoty v průvodci Analýza gravitační sítě. Hodnota vlastnosti Délka rámu stavebního objektu bude v průvodci použita jako délka mříže a délka otvoru obrubníku a hodnota Šířka rámu bude v průvodci použita pro šířku mříže.
- Šířka mříže
- Určuje výchozí šířku vtokové mříže nebo mříže u kombinovaného vtoku.
- Délka mříže
- Určuje výchozí délku vtokové mříže nebo mříže u kombinovaného vtoku.
- Otevřená plocha mříže
- Určuje výchozí otevřenou plochu vtokové mříže nebo kombinovaného vtoku. Jedná se o plochu otvorů v mříži, kterými může proudit voda.
- Místní prohlubeň
- Určuje výchozí hodnotu, která má být použita pro místní prohlubeň v umístění vtoku.
- Výška otvoru obrubníkové vpusti
- Určuje výchozí výšku otvoru u obrubníkové vpusti nebo kombinovaného vtoku.
Jedná se o výšku otvoru v obrubníku.
- Délka otvoru obrubníku
- Určuje výchozí délku otvoru obrubníku u obrubníkové vpusti nebo kombinovaného vtoku.
Jedná se o délku otvoru v obrubníku.
Potrubí
Tato nastavení lze použít jako výchozí nastavení na stránce Potrubí v Průvodci analýzou gravitační sítě, nebo se používají při výpočtech během analýzy.
- Minimální rychlost
- Určuje výchozí minimální rychlost potrubní sítě.
- Maximální rychlost
- Určuje výchozí maximální rychlost potrubní sítě.
- Minimální krytí
- Určuje výchozí minimální hloubku krytí, která má být použita. V případě existence referenčního povrchu bude k výpočtu hodnoty krytí použita výška daného povrchu. Pokud není referenční povrch k dispozici, bude k výpočtu hodnoty krytí použit poklop stavebního objektu (obvykle hodnota 0).
Poznámka: Minimální krytí platí pro všechna potrubí s výjimkou potrubí na konci toku (připojeného k výtokovému stavebnímu objektu). V důsledku toho se může stát, že pokud je povrch strmější než celá potrubní síť, může se výtokový stavební objekt objevit nad terénem.Poznámka: Hodnota minimálního krytí se měří směrem dolů k (vnitřnímu) vrcholu potrubí. Tloušťka samotného potrubí se nebere úvahu. Pokud potřebujete tloušťku potrubí uvažovat, můžete hodnotu minimálního krytí upravit.
- Výchozí N-hodnota
- Určuje výchozí Manningův součinitel drsnosti (N) potrubí.
Poznámka: Tato výchozí hodnota se v případě, že je na stránce Obecné zaškrtnuto políčko Změnit velikost potrubí a znovu nastavit dna potrubí, používá ve všech výpočtech a na stránce Potrubí v průvodci je určena pouze ke čtení.
- Minimální snížení vrcholu potrubí
- Určuje pokles výšky mezi dvěma potrubím propojenými stavebním objektem (měřený ve vrcholech potrubí). Pokud je vypočítaný pokles vrcholu nižší než zadaná minimální hodnota, bude použita tato zadaná minimální hodnota.
Plochy přítoků
Tato nastavení lze použít jako výchozí nastavení na stránce Plochy přítoků v Průvodci analýzou potrubní sítě, nebo se používají při výpočtech během analýzy.
- Minimální doba koncentrace (Tc)
- Určuje výchozí minimální hodnotu, která má být použita pro dobu koncentrace (Tc).
Poznámka: Pokud vytvoříte povodí, je vypočítána doba koncentrace pro toto povodí a příslušná hodnota pro každé povodí se zobrazí na stránce Plochy přítoků. Pokud je však doba Tc vypočítaná pro povodí kratší než výchozí minimální doba Tc zadaná v tomto nastavení, zobrazí se v poli Tc ikona upozornění (
), která vás informuje o tom, že ve výpočtech bude použita výchozí hodnota. Výchozí minimální hodnota je použita bez ohledu na to, zda použijete výchozí nastavení na stránce Plochy přítoků.
- Známý průtok
- Určuje výchozí známý průtok (Q), který má být použit pro jakýkoli další tok, který není zahrnut prostřednictvím povodí.
- Příčný sklon vozovky (Sx)
- Určuje výchozí hodnotu příčného sklonu jízdního pruhu vozovky.
- Příčný sklon rigolu (Sw)
- Určuje výchozí nastavení příčného sklonu rigolu.
- Šířka rigolu
- Určuje výchozí nastavení šířky rigolu.
- N-hodnota rigolu
- Určuje výchozí Manningův součinitel drsnosti (N) rigolu.
- Podélný sklon
- Určuje výchozí podélný sklon jízdního pruhu.
Grafický náhled v zobrazení profilu
Pomocí těchto nastavení můžete určit barvu dočasných grafických objektů, pomocí nichž je v zobrazení profilu zobrazen náhled výsledků analýzy.

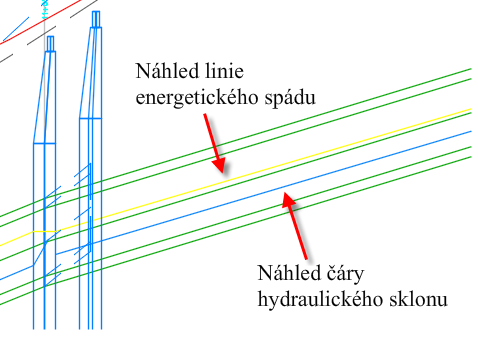

Na následujícím obrázku je v náhledu znázorněn detail linií energetického spádu a čar hydraulického sklonu.
- Čára hydraulického sklonu
- Určuje barvu, která má být v zobrazení profilu použita k označení čáry hydraulického sklonu.
- Linie energetického spádu
- Určuje barvu, která má být v zobrazení profilu použita k označení linie energetického spádu.
- Nová velikost potrubí
- Určuje barvu, která má být v zobrazení profilu použita k označení aktualizované velikosti potrubí.
