Mezi načrtnuté prvky patří vysunuté profily a tvary, rotované tvary, tažení, šablonování, závity a žebra.
Vysunutí

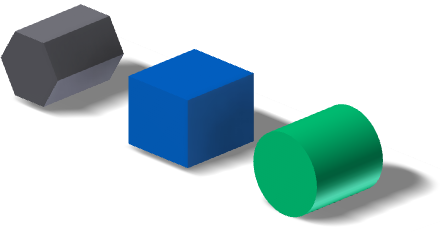

Prvek vysunutí přidá hloubku otevřenému nebo uzavřenému profilu nebo oblasti. Vysunutí jsou stavební bloky pro vytváření a úpravy objemových těles v součásti. U těchto prvků určujete směr, hloubku, úhel zúžení a metodu ukončení vysunutí. Prvky vysunutí mohou vytvářet nová tělesa v souboru součásti složené z více těles. Nové objemové těleso vytvoří nezávislé těleso, které lze upravit jako samostatnou entitu. Objemové těleso může sdílet prvky s jinými objemovými tělesy.
Vysunutí mohou upravit tělesa pomocí operace připojení, vyjmutí nebo průniku; prvky vysunutých sestav můžete použít k proříznutí ostatních součástí.
Při definování rozsahů ukončení prvků vysunutí je vhodné použít možnosti Vzdálenost, Vzdálenost – Vzdálenost a K dalšímu. Pokud se model změní a určená plocha ukončení již neexistuje, znovu vytvořte vysunutí. Pokud zadáte přesnou vzdálenost nebo další možnou plochu, vysunutí zůstane beze změny.
Při tvorbě vysunutí v souborech součástí z otevřených profilů můžete propagovat tvary. Propagace tvaru popisuje řešení definovaná prostřednictvím rozšíření otevřených konců profilu a pomocí tvaru tělesa. Propagace tvaru vytvoří prvek, který je odolný vůči změnám topologie v tělese součásti, způsobené úpravou prvků výše ve stromu prvků. Vysunutý prvek není závislý na profilu, který je definován určitými odkazovanými hranami a čarami náčrtu.
- Chcete-li přidat prvek do součásti v sestavě, proveďte vysunutí z a do roviny nebo plochy jiné součásti.
- K proříznutí jedné nebo více komponent sestavy vytvořte profil v náčrtu sestavy a poté proveďte vysunutí jako u prvku sestavy. Rovinami počátku a ukončení mohou být plochy součásti nebo pracovní roviny. Vybrané plochy a roviny se musí nacházet na stejné úrovni sestavy jako vytvářené vysunutí.
Poznámka: Otevřené profily nelze použít k vytváření vysunutí jako prvků sestavy.
Rotace

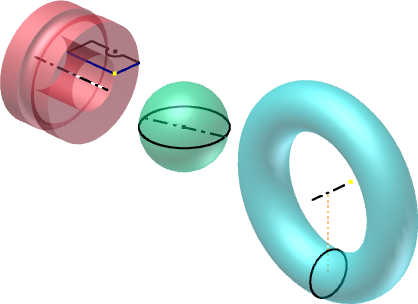

Příkaz Rotace vytvoří prvek nebo nové objemové těleso otáčením jednoho nebo více načrtnutých profilů kolem osy. Rotování okolo osy na náčrtu vytváří prvky těles, jako například kotouče, náboje a zkosené mezery mezi zuby. Rotování okolo osy odsazené od náčrtu vytváří objemová tělesa s dírami, jako například podložky, láhve a přípojky.
Příkaz Rotace můžete použít také k vytvoření prvků s radiální symetrií, například válcového kontejneru nebo těsnicích kroužků. Tyto konstrukční prvky mohou definovat celkový tvar součásti (základní součásti) nebo se stanou detaily, jako například vroubky, lamely či vzpěry.
Pokud vytvoříte prvek sestavy, budou podporovány pouze operace výstupu tělesa a řezu. Rotované prvky sestavy mohou proříznout jiné součásti.

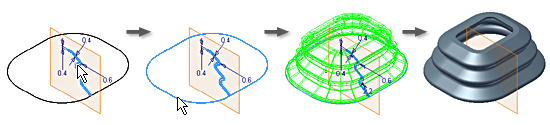

Z rotovaného profilu lze vytvořit povrch, který můžete použít jako rovinu ukončení jiných prvků nebo jako dělicí nástroj rozdělené součásti.
Otevřený nebo uzavřený profil můžete použít k tvorbě plochy, kterou lze pak použít jako konstrukční plochu nebo k návrhu složitých tvarů.
Tažení
Prvky nebo tělesa tažení lze vytvářet přesunutím nebo tažením jednoho nebo více profilů náčrtu ve směru trajektorie. Vícenásobné profily, které používáte, musí existovat ve stejném náčrtu. Trajektorií může být otevřená nebo uzavřená smyčka, která však musí protínat rovinu profilu.
Prvek tažení obvykle vyžaduje minimálně dva nepoužité náčrty – profil a trajektorii – na protínajících se rovinách. V některých případech lze použít jeden nezpracovaný náčrt jako profil a hranu existujícího modelu jako trajektorii. Při řízení orientace taženého profilu můžete udržet profil v konstantním tvaru vzhledem k trajektorii nebo jej nastavit rovnoběžně s původním profilem. Pokud chcete ovládat měřítko nebo náklon taženého profilu, vyberte vodicí povrch nebo vodicí trajektorii.

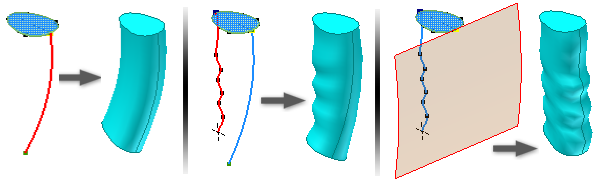

Tradiční tažení podél trajektorie se používá pro objekty, které mají stejné profily při tažení podél trajektorie, jako jsou drážky, kabely či trubky tažené sestavou.
Tažení podél vodicí trajektorie se používá u objektů, které mají nejednotné profily, které mění měřítko nebo se deformují při tažení podél trajektorie (například složité spotřební součásti).
Tažení podél vodicí plochy se používá u objektů, které mají jednotné profily tažené podél jiné než rovinné trajektorie. Deformace profilu musí zachovávat danou orientaci k vybrané ploše (například obrábění válcové součásti).
Prostorové osazení

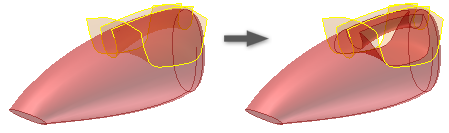

Prvky šablonování slučují více profilů nazývaných řezy a převádějí je na hladké tvary mezi profily nebo plochami součásti. Řezy mohou být křivky v 2D nebo 3D náčrtech, hrany modelu nebo smyčky na ploše. K určení tvaru a zabránění otáčení můžete použít trajektorie nebo osy a mapování bodů. Pro otevřené šablonované prvky mohou být oba řezy ostrým bodem nebo bodem dotyku. Šablonování může vytvářet objemová a povrchová tělesa.
Pomocí šablonování lze vytvářet komplexní přirozené tvary pro automobilový, námořní a spotřebitelský průmysl. Šablonování použijte k:
- Vytvoření prvku tělesa nebo nového tělesa.
- Vytvoření tvaru, vytvoření modelu povrchu a následnému sešití výsledných sešitých ploch do tělesa.
- Vytvoření šablonovaných povrchů, které budou použity s příkazem Vyřezání k vytvoření tvaru nebo úpravě modelu.
Spirála

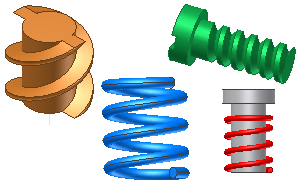

Spirála vytvoří základní prvek nebo těleso spirály, například pružinu nebo závity na válcovém povrchu. Spirála může být novým tělesem v součásti s více tělesy.
Závity vytvoříte určením profilu spirály, který představuje tvar závitu, a použitím středového bodu válce k vytvoření osy otáčení.
Prvek spirály můžete použít také při vytváření pružin, ale k návrhu reálných modelů pružin použijte generátory pružin, které jsou k dispozici v sestavách na panelu Pružina na kartě Návrh.
Žebro

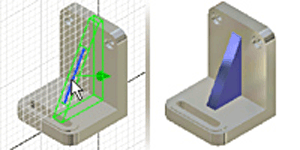

Položka Žebro slouží k vytváření žeber (uzavřené tenkostěnné podpůrné tvary) a lamel (otevřené tenkostěnné podpůrné tvary) pomocí otevřeného nebo uzavřeného profilu.
Žebra mohou mít tloušťku kolmo k náčrtové rovině a prodloužit materiál v náčrtu rovině. Žebra mohou také mít tloušťku v náčrtové rovině a prodloužit materiál kolmo k náčrtové rovině.
- Žebra mohou mít tloušťku kolmo k náčrtové rovině a prodloužit materiál v náčrtové rovině.
- Žebra mohou mít tloušťku v náčrtové rovině a prodloužit materiál kolmo k náčrtové rovině.
- Síť žeber vytváří sérii vzájemně se protínajících tenkostěnných podpěr.
Otevřený nebo zavřený profil umožňuje definovat řez žebrem nebo lamelou. Profil lze promítnout na další plochu. Definujte jeho směr (kvůli určení tvaru žebra nebo lamely) a tloušťku. K lamelám je možné přidat prvky zešikmení nebo nálitku.
Chcete-li vytvořit síť žeber, zadejte v náčrtu několik protnutých nebo neprotnutých profilů. Tatáž tloušťka a zešikmení (pokud je určeno) pak budou aplikovány v celé síti.
