Příprava sestavy aplikace Inventor jako obsahu BIM

Jako výrobce produktů používaných v odvětví AEC můžete chtít vytvářet modely kompatibilní s požadavky BIM.

Uživatelé softwaru BIM, například aplikace Autodesk Revit, očekávají, že obdrží ke zpracování zjednodušené modely.

Aplikace Autodesk Inventor a Autodesk Configurator 360 (C360) vám společně pomáhají vytvářet obsah splňující nároky BIM a poskytovat tento obsah jiným uživatelům pomocí snadno použitelného webového rozhraní.

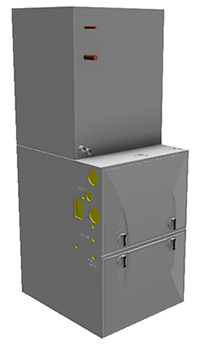

Pomocí aplikace Autodesk Inventor nejprve vytvoříte model s veškerými detaily a poté připravíte reprezentaci BIM, která se použije pro zjednodušený model.

Pomocí aplikace C360 modely publikujete na web, kde si mohou uživatelé z oboru stavebnictví prohlížet podrobný model, podle potřeby jej konfigurovat a stáhnout si zjednodušený model ve formátu, který mohou používat v aplikaci Revit či jiném softwaru BIM.

Příprava sestavy aplikace Inventor

1. Vytvořte přesně definovaný, konfigurovatelný model aplikace Inventor.

   Doporučení:

   1. Vytvořte model řízený pravidly modulu iLogic. Pravidla modulu iLogic mohou být řízena parametry a parametry lze omezit na určité hodnoty nebo rozsahy.
   2. Použijte jednoduchý formulář modulu iLogic k řízení parametrů viditelných pro uživatele z oboru stavebnictví.

      Další informace o modulu iLogic naleznete v následujících tématech:

      1. Funkce modulu iLogic
      2. Pravidla a formuláře v modulu iLogic
      3. Funkce pravidel v modulu iLogic
      4. Dialog Editor formuláře
2. Model zjednodušte vytvořením obalové náhrady, která bude obsahovat pouze obsah viditelný v exportovaném modelu BIM. Měli byste vyloučit následující komponenty:
   1. komponenty, které nemá vidět uživatel modelu, tzn. uživatel aplikace Revit, architekt, apod.;
   2. komponenty, které představují duševní vlastnictví;
   3. komponenty, které nejsou důležité pro vizuální reprezentaci, například malé součásti, jako jsou spojovací součásti apod., které nejsou nezbytné k indikaci velikosti, funkce apod.
   4. Volitelně můžete zjednodušit zbývající komponenty odebráním prvků a vnitřních prázden.
   5. Přejmenujte obalovou náhradu nejvyšší úrovně na „BIM“. Aplikace C360 vyžaduje, aby měla náhrada název „BIM“, protože náhradu používá k exportování.
      Poznámka: Hlavní reprezentace zobrazení návrhu se zobrazí v aplikaci C360. Náhrada BIM se používá při exportu do formátu BIM. To vám umožní uživatelům z oboru stavebnictví prezentovat podrobný model, který budou moci uživatelé z oboru stavebnictví ve zjednodušené podobě exportovat a používat.
3. Pomocí nástrojů konektoru MEP v prostředí Obsah BIM aplikace Inventor přidejte potřebné konektory BIM. Další informace naleznete v následujících tématech:
   1. Konektor kabelové trasy
   2. Konektor vedení
   3. Elektrický konektor
   4. Konektor potrubí
   5. Konektor kanálu
4. Pomocí příkazu Exportovat komponenty budov proveďte následující akce:
   1. Přidejte k produktu metadata BIM. Aplikace Inventor poskytuje přístup k následujícím položkám:
      1. seznam OmniClass, kde můžete definovat svůj produkt v pojmech aplikace Revit;
      2. vlastnosti modelu, které může být vhodné exportovat.

         1. Doporučeno: Vytvořte iVlastnost s názvem RevitFamilyTypeName. Tato hodnota se bude používat jako název typu rodiny v aplikaci Revit. Hodnota této vlastnosti může být statický řetězec nebo ji lze programově přiřadit pomocí pravidla iLogic tak, aby byla jedinečná pro zadané hodnoty parametrů.

   2. Určete orientaci modelu a bod vložení.
   3. Kliknutím na tlačítko Použít změny v dolní části dialogu Exportovat komponenty budov uložte změny bez vytvoření nového souboru BIM.

Služba Configurator 360

Když je model připraven k odeslání do služby Configurator 360, s otevřeným modelem v aplikaci Inventor klikněte na kartě Autodesk 360 na položku Odeslat do služby Configurator 360.

Poznámka: Aplikace C360 vyžaduje předplatné. Pokud předplatné nemáte, budete vyzváni k zahájení zkušebního období. Nebo, pokud je správcem aplikace C360 jiný uživatel, lze model zabalit a odeslat prostřednictvím webového rozhraní aplikace C360.

Další informace o službě Configurator 360 a aplikaci Inventor:

1. Služba Configurator 360 a aplikace Autodesk Inventor
2. Příprava modelu před odesláním do služby Configurator 360
3. Odesílání z aplikace Autodesk Inventor do služby Configurator 360

Další informace o dalších krocích najdete v těchto tématech nápovědy aplikace Configurator 360:

1. Práce s obsahem BIM na vyžádání
2. Konfigurace modelu pro koncového uživatele

Co je OmniClass?

„Construction Classification System (známý jako OmniClass™ nebo OCCS) je klasifikační systém pro stavební průmysl. OmniClass je užitečný pro řadu aplikací a umí mnoho věcí, od uspořádání materiálů knihovny, literatury k produktu a informací o projektu až po poskytování klasifikační struktury pro elektronické databáze.“

Další informace o OmniClass naleznete na stránkách www.omniclass.org.
