Konvertieren von 3D-Modellen in Factory-Objekte

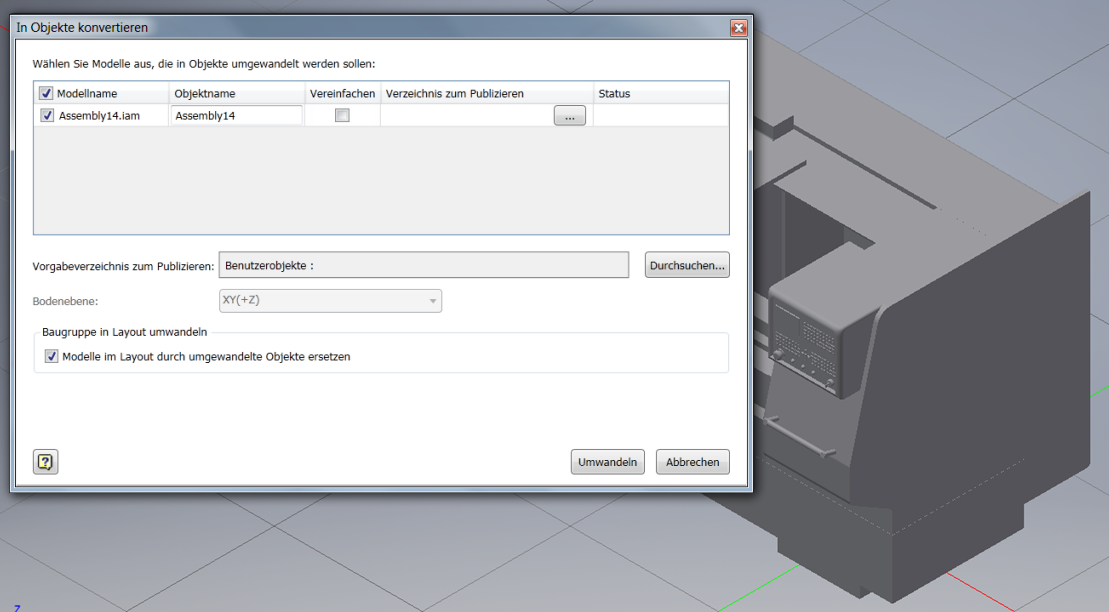

Mit der neuen Inventor-Option In Objekte konvertieren können Sie schnell Daten in Factory-Objekte umwandeln und diese in Ihren Layout-Konstruktionen platzieren. Wenn Sie beispielsweise 3D-Ausrüstungsmodelle von einem Lieferanten erhalten, die Sie auswerten oder für die Sie eine Kollisionserkennung durchführen möchten, können Sie die importierten CAD-Modelle mit dieser Funktion schnell in Factory-Objekte umwandeln.
Nachdem Sie ein Modell öffnen, führt der Konvertierungsprozess folgende Schritte durch:
- Erstellt ein Objekt für jedes ausgewählte Modell.
- Publiziert die Objekte in der Objektbibliothek.
- Ersetzt die ausgewählten Modelle ggf. durch die neu erstellten Objekte.
Verwandte Hilfethemen:
Inventor Factory: Konvertieren von Baugruppenkomponenten in Objekte
Stapelpublizierung AutoCAD-Blöcken als Objekte
Sie können Blöcke in vorhandenen DWG-Dateien schnell und einfach in Factory-Objekte konvertieren. Klicken Sie auf Stapelpublizierung, um DWG-Dateien in ihrer aktuellen Dateistruktur anzuzeigen, und wählen Sie einen oder mehrere Blöcke aus, die Sie konvertieren möchten.
Die Option Stapelpublizierung befindet sich im Dropdown-Menü Factory-Objekte.
Verwandte Hilfethemen:
AutoCAD Factory: Konvertieren von Blöcken in Objekte
Stapelauflösung von Blöcken zum Bearbeiten von Objekten
Die Funktion Stapelauflösung im Dropdown-Menü Factory-Objekte löst Blöcke mit verschachtelten Objekten auf, sodass Sie Änderungen an diesen Objekten vornehmen können. Bei der Synchronisierung mit Inventor oder Navisworks ist diese Option ebenfalls automatisch verfügbar.
Verwandte Hilfethemen:
AutoCAD Factory: Stapelauflösung von Blöcken zum Bearbeiten von Objekten

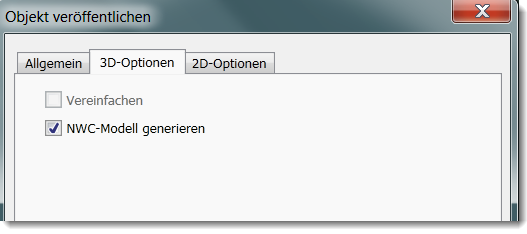

Hinzufügen von 3D-Optionen zum Publizieren in Inventor Factory
- Vereinfachen: Wählen Sie diese Option aus, um eine Baugruppe als einzelnes Bauteil zu publizieren. Bei Auswahl dieser Option kann die Leistung verbessert und die Dateiverwaltung vereinfacht werden, da während der Konvertierung und beim Platzieren des Objekts in Layouts weniger Dateien erstellt werden.
- NWC-Modell generieren: Wählen Sie diese Option aus, wenn Sie Navisworks nutzen und beim Publizieren eines Objekts ein Navisworks-kompatibles Modell erstellen möchten. Bei Auswahl dieser Option wird auch die Navisworks-Funktion AutoCAD Sync beschleunigt.
Verwandte Hilfethemen:
Inventor Factory: Publizieren von Factory-Objekten
