Individuelle NC-Programmmenüs

Verwenden Sie die individuellen NC-Programm-Menüs, um das ausgewählte NC-Programm zu verwalten und zu ändern.

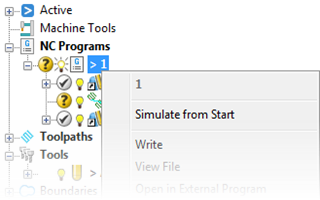

Klicken Sie im Explorer mit der rechten Maustaste auf ein NC-Programm, um das Menü zu öffnen.

Raster — Der Name des Menüs.

Von Beginn an simulieren — Klicken Sie, um das NC-Programm zu simulieren. Verwenden Sie die Simulation-Symbolleiste, um das NC-Programm zu simulieren.

Anmerkung: Dies dient nur zur Visualisierung, es wird nicht auf Kollisionen geprüft.

Schreiben — Wählen Sie dies, damit das NC-Programm nachbearbeitet wird, vorausgesetzt Sie haben die CNC-Optionsdatei und alle weiteren Voreinstellungen angegeben. Weitere Informationen finden Sie unter NC-Programme schreiben.

Datei ansehen — Wählen Sie dies, um ein nachbearbeitetes NC-Programm in einem Informationsdialog anzuzeigen.

In einem externen Programm öffnen – Wählen Sie dies, um ein nachbearbeitetes NC-Programm in einem verknüpften externen Programm zu öffnen, z. B. im Text-Editor von Windows.

Neu ordnen — Wählen Sie dies, um die Werkzeugwege in einem NC Programm neu zu ordnen. Das Neuordnen berücksichtigt die Abhängigkeiten der Werkzeugwege, sodass ein Werkzeugweg nie über seinem Referenzwerkzeugweg platziert wird. Sortieren Sie beispielsweise nach Werkzeugnummer, so befindet sich der Restmaterial-Schruppwerkzeugweg immer unter dem zugehörigen Ausräum-Werkzeugweg, auch wenn die Werkzeugnummer eine andere Sortierung vorgibt.

Anmerkung: Dies ist hilfreich, wenn Werkzeugwege automatisch unter Einsatz einer Methode erstellt werden.

Einrichtblätter – Wählen Sie dies, um die Einrichtblätter-Menüoptionen anzuzeigen. Mit den Optionen können Sie die Einstellungen für die Einrichtblätter festlegen sowie Einrichtblätter erstellen.

Aktivieren — Wenn ausgewählt, wird das NC-Programm aktiviert und alle aktuell aktiven NC-Programme werden deaktiviert. Ist dies abgewählt, wird dieses NC-Programm deaktiviert.

Arbeitsebene aktivieren — Wählen Sie dies, um die Arbeitsebene zu aktivieren, die zum Erstellen des NC-Programms verwendet wird ebenso wie die Arbeitsebene, die von der Werkzeugmaschine verwendet wird.

Einstellungen — Wählen Sie dies und ändern Sie die beim Erstellen des NC-Programms festgelegten Einstellungen. Hier vorgenommene Änderungen betreffen das ausgewählte NC-Programm, haben aber keine Auswirkungen auf neue NC-Programme. Dadurch wird das Dialogfeld NC-Programm geöffnet. Weitere Informationen finden Sie unter Werkzeugwege in einem NC-Programm erstellen.

Gewählte ändern — Wählen Sie dies, um die beim Erstellen des NC-Programms festgelegten Einstellungen zu ändern. Hier vorgenommene Änderungen betreffen lediglich das ausgewählte NC-Programm und haben keine Auswirkungen auf neue NC-Programme. Dadurch wird das Dialogfeld Gewählte NC-Programme ändern geöffnet.

Statistik– Wählen Sie dies, damit die Länge und Dauer aller An- und Wegfahrwege, Verbindungen und Schnittbewegungen sowie die Anzahl der Abhebungen im ausgewählten NC-Programm angezeigt wird.

Verbindungen anzeigen — Wählen Sie dies, um Verbindungen zwischen Elementen im NC-Programm anzuzeigen.

Verbindungen ausblenden — Wählen Sie dies, um Verbindungen zwischen Elementen im NC-Programm auszublenden.

Prüfen – Wählen Sie dies, um das Dialogfeld NC-Programm Überprüfung zu öffnen.

Nachprüfung löschen — Wählen Sie dies, um die Nachprüfung für das ausgewählte NC-Programm zu löschen.

Zeichnen — Wenn ausgewählt, wird das NC-Programm angezeigt. Wählen Sie die Option ab, um sie auszublenden. Diese Option schaltet zwischen und um.

Werkzeugwege zeichnen — Wählen Sie dies, um alle Werkzeugwege im NC-Programm zu zeichnen.

Werkzeugwege ausblenden — Wählen Sie dies, um alle Werkzeugwege im NC-Programm auszublenden.

Zu Ordner hinzufügen — Wählen Sie dies, um das Element dem aktiven Ordner hinzufügen. Wenn die Option Ordnernicht verfügbar ist, aktivieren Sie den Ordner.

Anmerkung: Ein Element kann nur einem Ordner mit dem jeweiligen Elementtyp hinzugefügt werden. So können Sie z. B. einem NC-Programm-Ordner kein Werkzeugwegelement hinzufügen.

Umbenennen – Wählen Sie dies, um das Element umzubenennen.

Textblock — Wählen Sie dies, um dem NC-Programm ein Befehlselement hinzuzufügen. Befehle werden direkt an die Werkzeugmaschine weitergeleitet. Verwenden Sie die Einfügen-Optionen, um den Textblock in das NC-Programm einzufügen.

Einfügen — Wählen Sie dies, um Arbeitsebenen, Werkzeugwechselpunkte und Textblöcke in das NC-Programm einzufügen.

• WKZ-Wechsel — Wählen Sie dies, um die aktuell aktive Arbeitsebene als Werkzeugwechselpunkt vor jedem Werkzeugweg in einem NC-Programm einzufügen.
• Arbeitsebenen — Wählen Sie dies, damit die aktive Arbeitsebene vor jedem Werkzeugweg in einem NC-Programm eingefügt wird. Wenn Sie eine Arbeitsebene am Anfang eines NC-Programms einfügen, wird daraus automatisch ein Werkzeugwechselpunkt.
• Textblöcke — Wählen Sie dies, um einen Textblock vor jedem Werkzeugweg in einem NC-Programm einzufügen.

Ändern — Dadurch wird das NC Programm geändert.

• NC-Programm kopieren — Wählen Sie dies, um eine Kopie des NC-Programms zu erstellen, das alle Werkzeugwege des ursprünglichen Programms enthält. Diese neue Elementgruppe weist denselben Namen auf, wie das Ursprüngliche, wobei -1 hinzugefügt wurde. So wird beispielsweise eine Kopie von xyz zu xyz_1.
• Benutzerdefinierte Einstellungen – Wählen Sie dies, um das Dialogfeld Einstellungen für das NC-Programm zu öffnen.
• Nullpunktversatz – Wählen Sie dies, um das Dialogfeld Nullpunktversatz für NC-Programm zu öffnen.

Lösche aus Ordner — Wählen Sie dies, um das NC-Programm aus dem aktuellen Ordner zu löschen.

In diesem Beispiel werden Featuregruppen verwendet, alle anderen Elemente funktionieren jedoch auf die gleiche Weise.

Weitere Informationen finden Sie unter Ordner.

NC-Programm löschen — Wählen Sie dies, um das NC-Programm zu löschen.
