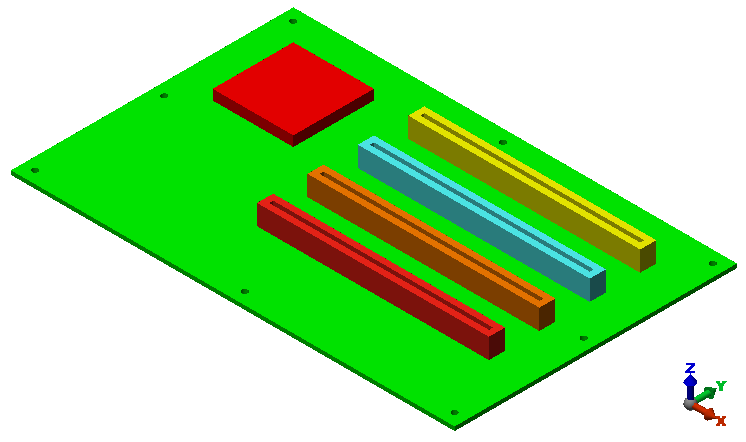

Dieses Lernprogramm bietet eine schrittweise Anleitung zum Vernetzen der in der folgenden Abbildung dargestellten Leiterplatte. Die Datei Circuit Board.igs befindet sich in dem Ordner mit den Lernprogrammmodellen.
Das vernetzte Modell wird anschließend im nachfolgenden Lernprogramm Leiterplatte – Stationäre Wärmeübertragungsanalyse verwendet. Die Ergebnisse für die stationäre Temperatur aus diesem Lernprogramm werden anschließend als Ausgangstemperatur im Lernprogramm Leiterplatte – Transiente Wärmeübertragungsanalyse verwendet.
Themen:
- Öffnen von anbieterunabhängigen CAD-Modellen
- Flächenteilung beim Öffnen oder Importieren eines CAD-Modells
- Volumenvernetzung
