Asignación de propiedades de componente

Las propiedades ayudan a gestionar y buscar componentes, crear informes y actualizar listas de materiales. Al asignar o actualizar propiedades de componentes, tenga en cuenta lo siguiente:

Para asignar propiedades a un componente:

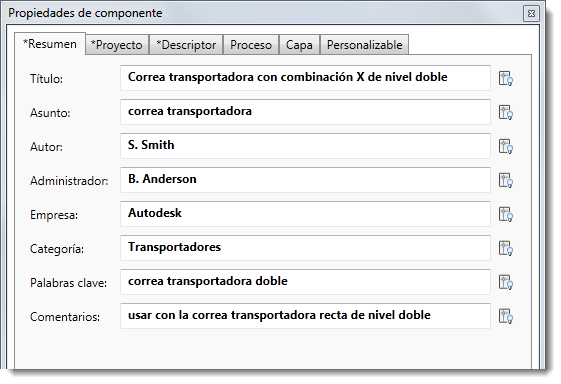

  1. En la ficha Generador de componentes, en el grupo Autor, haga clic en Propiedades de componente para abrir la ventana Propiedades.
  2. Introduzca la información de Resumen para facilitar la búsqueda de este componente en el Explorador de componentes.



    Nota: El icono con forma de bombilla que hay junto a cada campo determina si el valor de la propiedad aparece en el bloque en AutoCAD:

    Haga clic en este icono para activar la visualización. Deje el icono desactivado para ocultar la visualización en AutoCAD.

    Estos iconos también aparecen en los campos Proyecto y Descriptor, así como en el campo Valor de la ficha Personalizable.

  3. La ficha Proyecto incluye información que resulta útil cuando se prepara una lista de materiales:
    Subtipo de archivo Tipo de archivo; por ejemplo, DWF o IPT
    Número de pieza Número de pieza del componente. Si deja este valor en blanco, el nombre de archivo se asigna automáticamente como el número de pieza.
    Nº de almacenamiento Número de almacenamiento del componente
    Descripción Descripción breve del componente
    Número de revisión Número de revisión del archivo
    Proyecto Nombre del proyecto
    Diseñador Diseñador del proyecto o modelo
    Responsable Responsable de la firma
    Cost Center Centro de costes que se aplicará al componente
    Coste estimado Coste del componente que se utiliza en la lista de materiales y otros cálculos de costes
    Fecha de creación Fecha actual; haga clic en el icono de calendario para seleccionar una fecha distinta.
    Proveedor Nombre del fabricante o proveedor si se trata de un componente de terceros
    Enlace web Enlace del proveedor u otra dirección de sitio web relevante
  4. Haga clic en la ficha Descriptor para añadir una descripción para el componente. El campo Descriptor está configurado para mostrarse por defecto y se llena con el nombre de bloque. En Descriptor ampliado se puede incluir una descripción más detallada. El campo Descriptor ampliado también admite direcciones de sitios web, que aparecen como vínculos en los que se puede hacer clic en la descripción emergente de los componentes.
  5. Introduzca la información de la ficha Proceso para ejecutar simulaciones en Process Analysis. Si no está utilizando Process Analysis, vaya a la ficha Capa en el paso siguiente.
    Objeto del proceso Active esta casilla para designar este componente como un objeto de simulación y, a continuación, seleccione el tipo de objeto: Búfer, Procesador u Origen. Los campos que aparecen varían según el tipo de objeto seleccionado.
    Búfer

    Los búferes almacenan temporalmente los elementos que produce un procesador.

    Capacidad: cantidad de elementos que el búfer puede almacenar.

    Umbrales de capacidad: los umbrales de capacidad Mín. (%) y Máx. (%) desencadenan alarmas de uso si el búfer se está infrautilizando o está próximo al límite de su capacidad.

    Enrutamiento de salida: método de ruta si este origen proporciona material a uno o varios destinos como varias líneas de producción.

    • - Prioridad fija: se da prioridad al primer destino que se creó.
    • - Cola más corta: selecciona el destino con la cola más corta.
    • - Cola más larga: selecciona el destino con la cola más larga.
    • - Round-Robin: gira los destinos en orden, sea cual sea su longitud de cola.
    • Aleatorio: seleccione el destino al azar.
    • Seleccione Ignorar cuando no sea posible excluir un destino desactivado conectado a una ruta de salida desde la planificación de salida.

    Nombre de operación: nombre del modelo de proceso general del que forma parte el procesador; por ejemplo, ensamblaje de motor.

    Operador

    No hay propiedades que predefinir para un operador.

    Procesador

    Los procesadores reciben los materiales o piezas de origen y realizan operaciones con estos.

    MTBF: tiempo medio entre fallos en este procesador y todas sus operaciones; por ejemplo, 4400 h indica que, de media, este procesador funcionará 4400 horas antes de sufrir un fallo.

    MTTR: tiempo medio necesario para reparar este procesador tras un fallo; por ejemplo, 60 min indica que, de media, se requerirán 60 minutos para repararlo.

    Enrutamiento de salida: método de ruta si este origen proporciona material a uno o varios destinos como varias líneas de producción. Seleccione Ignorar cuando no sea posible excluir un destino desactivado conectado a una ruta de salida desde la planificación de salida.

    Alarmas de uso: Mín. (%) y Máx. (%) activan alarmas de uso si el procesador está produciendo más despacio o más rápido de lo definido en los valores de umbral.

    Operaciones secuenciales: ejecute las operaciones en la secuencia indicada.

    Operaciones de procesador: añada una operación a la lista, seleccionando el botón .

    Nombre: nombre del modelo de proceso general del que forma parte el procesador; por ejemplo, ensamblaje de motor.

    Tiempo de preparación: tiempo necesario para configurar el procesador para realizar esta operación.

    Tiempo de procesamiento: número de elementos procesados en la unidad de tiempo seleccionada.

    Cantidad mínima: la cantidad mínima de elementos que se deben procesar en una operación antes de que el procesador cambie a otra operación.

    Producto

    Cantidad objetivo: indica cuántos productos finales desea producir durante una simulación.

    Unidad de velocidad de producción: determina si la tasa de producción está produciendo una velocidad por segundo, minuto, hora o día.

    Origen

    Los orígenes son materiales o piezas no procesados que entran en un flujo de trabajo de la fábrica.

    Cantidad: cantidad de elementos disponibles desde este origen. Seleccione Infinito si hay un suministro ilimitado.

    Velocidad de salida: número de elementos que el origen suministra en la unidad de tiempo seleccionada. Si la velocidad puede variar, escriba un rango aceptable como porcentaje de salida.

    Enrutamiento de salida: método de ruta si este origen proporciona material a uno o varios destinos como varias líneas de producción. Seleccione Ignorar cuando no sea posible excluir un destino desactivado conectado a una ruta de salida desde la planificación de salida.

  6. La ficha Capa permite seleccionar una capa existente o definir una nueva capa en la que insertar el componente. La creación automática de capas resulta útil si se desea controlar la visibilidad de este componente en diseños complejos.

    Seleccione Especificar capa del componente para asociar una capa con este componente. Si no se selecciona esta casilla de verificación, el componente se insertará en la capa de DWG actual de AutoCAD o en la capa actual de Inventor. Para crear una nueva capa, escriba un nombre en el cuadro de texto y seleccione un color para representar la capa. Para seleccionar una capa existente, seleccione una en la lista que aparece. La lista mostrada se extrae del archivo designado en la opción Generador de componentes en Opciones de AutoCAD ficha Componentes de Factory. Si no hay ningún archivo designado en los parámetros, la lista de capas está en blanco. Consulte Definición de los valores por defecto de los componentes de Factory para obtener más detalles.

    Nota: Es necesario seleccionar la casilla de verificación Activar la creación automática de capas en la ficha Opciones de componentes de Factory para activar esta función. Consulte Definición de los valores por defecto de los componentes de Factory para obtener detalles.
  7. La ficha Personalizable permite añadir propiedades personalizadas para facilitar el seguimiento de datos de componentes. La información que se introduce aquí aparece en el explorador de propiedades de Factory, organizada por categoría:
    Nombre Escriba un nuevo nombre de propiedad o seleccione una propiedad personalizable existente para editarla.
    Tipo Seleccione un tipo de datos.
    Valor Escriba un valor que se corresponda con el tipo de datos seleccionado.
    Categoría Escriba un nuevo nombre de categoría o seleccione uno existente.
    Haga clic en Añadir para añadir la propiedad a la lista. El botón Suprimir suprime la propiedad seleccionada de la lista de propiedades.

Después de definir estas propiedades y publicar el componente, se puede insertar en los layouts de AutoCAD e Inventor.
