Crear una familia de tipos de placa alveolar

Obtenga información sobre cómo modelar una familia de tipos de placa alveolar.

Problemas conocidos de familias de tipos de placa alveolar

• Las virutas solo tienen un diámetro.
• La armadura de forma libre pasará por aperturas interiores.
• Los vacíos no se actualizan cuando se modifica la anchura de losa de placa alveolar. Para actualizar esta geometría, vuelva a dividir el suelo.
• Los diámetros de viruta deben tener más de 5 mm.

1. Cree una familia mediante la plantilla métrica Generic Model.rft.
2. Abra la vista de alzado frontal.
3. Cree un nuevo objeto de extrusión: ficha Crear grupo Formas (Extrusión).

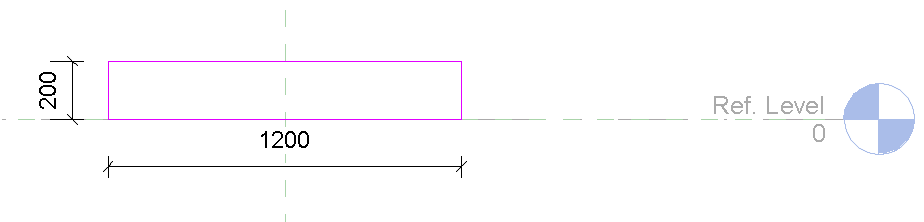

4. Utilice las herramientas Dibujar para crear un rectángulo. La anchura del rectángulo debe ser la máxima del elemento (aquí 1200 mm) y la altura debe ser igual a la del elemento (aquí 200 mm). La extrusión puede tener cualquier longitud (aquí 1000 mm).



5. Haga clic en la ficha Modificar | Crear extrusión grupo Modo (Finalizar modo de edición). La extrusión es el elemento de placa alveolar virtual y se configurará para el tipo de placa alveolar.

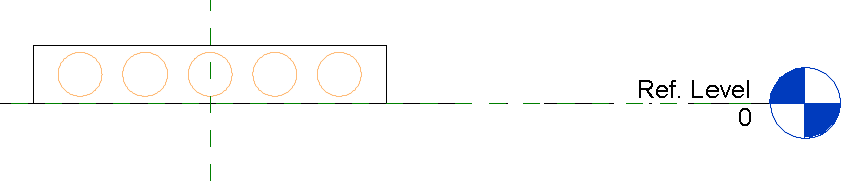

6. Seleccione la vista 3D superior (los agujeros se sitúan en la cara superior).

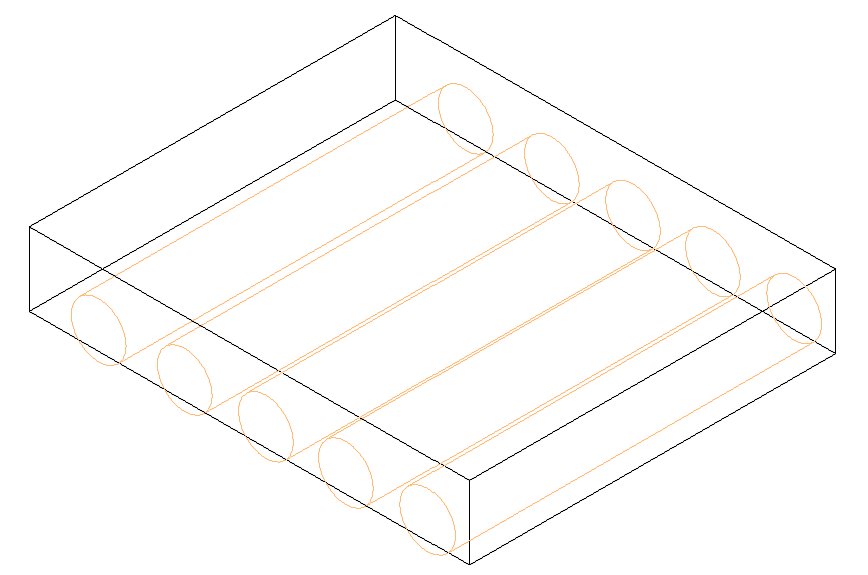

7. Haga clic en la ficha Crear grupo Modelo (Componente). Cargue la familia de elementos vacíos, elija el tipo de familia y coloque el vacío en el cuerpo de extrusión para crear el agujero.

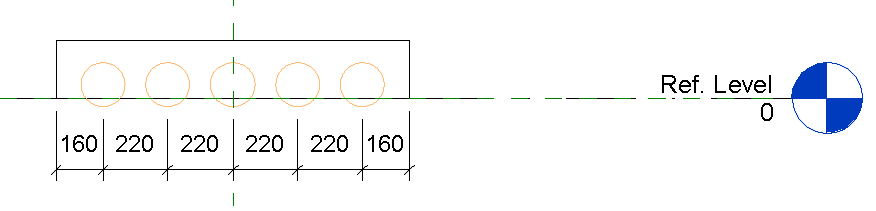

8. Seleccione la vista frontal 3D y corrija la posición horizontal de los agujeros mediante líneas de cota, por ejemplo:

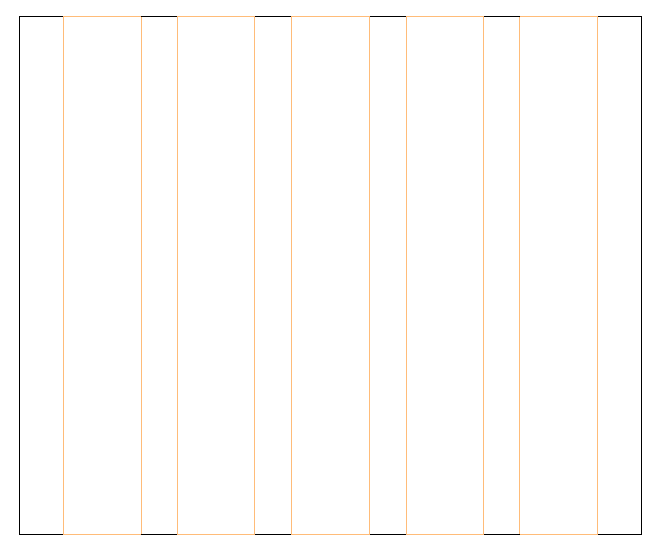

9. Modifique la posición vertical de los agujeros cambiando el parámetro Posición desde parte superior de los agujeros. En este ejemplo, el parámetro tiene el valor 100 mm (la mitad del grosor del elemento) para centrar los agujeros verticalmente:



10. Defina el parámetro Anchuras válidas:
    1. Haga clic en la ficha Crear grupo Propiedades (Tipos de familia).
    2. En el cuadro de diálogo Tipos de familia, haga clic en (Nuevo parámetro).
    3. En el cuadro de diálogo Propiedades de parámetro, seleccione Parámetro compartido y haga clic en el botón Seleccionar para elegir el archivo de parámetro compartido en la carpeta de datos de programa.
    4. Seleccione el parámetro Anchuras válidas.
    5. Cierre los cuadros de diálogo Parámetro compartido y Propiedades de parámetro.
    6. Defina el parámetro Anchuras válidas para tipos de losa de placa alveolar. Estas son las anchuras en que se puede cortar el elemento. Puede definir un número cualquiera de intervalos con el formato [de-a]. Todos los valores deben estar comprendidos entre 0 mm y la anchura del elemento.

       Ejemplo: [95-225][315-445][535-665][755-885][795-1105].

11. Repita el paso anterior para añadir el parámetro de etiqueta CNC Pattern. Este parámetro se debe agrupar en la categoría Datos. Esta cadena se añadirá al archivo CAM para la losa de placa alveolar en GenericInfo1.

12. Si se ha creado un tipo de familia (por ejemplo, si el cuadro Nombre no está vacío), asegúrese de que el tipo de familia sea el mismo que el nombre de familia.
13. Cierre el cuadro de diálogo y guarde la familia con el nombre Hollow Core Slab _XX en la carpeta de plantillas Custom Slabs. XX representa el grosor del suelo en centímetros.
