Obtenga información sobre la diferencia entre familias de armazón de acero estándar y personalizadas.
La colocación de conexiones estructurales entre vigas de acero, tornapuntas pilares depende de una serie de parámetros de los elementos en las conexiones. El grupo Geometría de sección estructural del cuadro de diálogo Propiedades de tipo muestra estos parámetros dependientes. En la mayoría de los casos, los parámetros necesarios se obtienen fácilmente en las bibliotecas de Revit. En el caso de los elementos de armazón personalizados, los parámetros de geometría de las conexiones quizá no existan y se deben generar. Debido a la importancia de los parámetros de sección estructurales al generar conexiones, Revit debe tener claro si se trata de una familia estándar o personalizada.
- Elemento de acero estructural estándar. La propiedad de tipo Forma de sección de un elemento de armazón de acero especifica una forma de sección. El elemento dispone de un conjunto definido de parámetros de Geometría de sección estructural.
- Elemento de acero personalizado. La propiedad de tipo Forma de sección de un elemento de armazón de acero tiene el estado Sin definir. Los parámetros de geometría necesarios para generar conexiones de acero no están definidos.

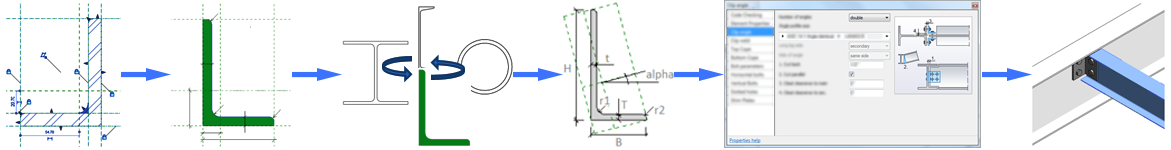

En algunos casos, las familias de elementos de acero personalizados quizá sigan aceptando conexiones si la geometría de la familia está bien definida. Revit analizará la familia e intentará identificar su forma de sección. La metodología de reconocimiento examina la geometría de la familia e intenta que su sección coincida con formas de sección de acero comunes.
Cuando coinciden, Revit genera la correspondiente geometría de sección estructural a partir de la geometría de la familia definida. A continuación, se generan las conexiones de acero mediante estos parámetros, pasados por la API de Revit. Las formas siguientes se admiten para igualar si el parámetro Forma de sección se ha establecido en Sin definir.
| Símbolo de tipo de sección | Nombre de sección | Forma |
|---|---|---|
| I | Te doble |
|
| C | Canal conformado en frío |
|
| U | Canal |
|
| W | Ángulo |
|

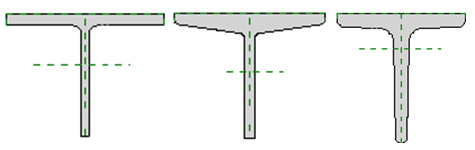

| T | Tes |
|
| H | Tubería rectangular |
|
| S | Barra redonda |
|
| R | Tubería |
|
| CEx | Canal con pliegue y conformado en frío |
|
