La armadura de forma libre rellena las superficies de anfitriones de forma irregular con distribución no plana variable.
Puede colocar armadura de forma libre especificando las superficies de referencia en el anfitrión, un diseño de conjunto de armaduras y definiendo propiedades de armadura. Rellena cualquier elemento estructural 3D plano o complejo. Hay unas pocas diferencias entre la armadura de forma libre y la controlada por forma al detallar el modelo. La armadura de forma libre se comporta de manera diferente en determinadas situaciones para mantener la fidelidad paramétrica y la geometría del modelo.
La armadura de forma libre es parte de la categoría Armadura estructural y tiene todas las propiedades asociadas. Cree armaduras individuales o conjuntos de armaduras con atributos de armadura comunes como ganchos, cantidades, longitudes de armadura, longitudes totales de armadura y numeración automática. Asimismo, puede añadir armadura de forma libre a montajes y grupos.

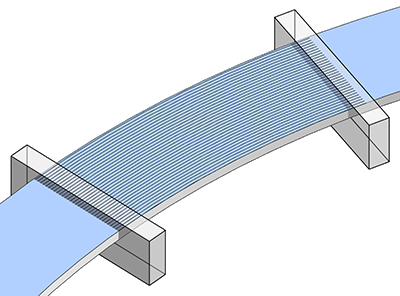

Anfitriones válidos de armadura de forma libre
Al igual que la armadura controlada por forma, puede colocar armadura de forma libre en cualquier elemento de Revit que pueda alojar armadura. Cualquier cara seleccionada como referencia para definir el conjunto o ajustar los extremos de armadura debe pertenecer a un elemento que pueda alojar armadura. Se pueden seleccionar varias caras, pero las caras de anfitrión deben compartir el mismo elemento estructural.

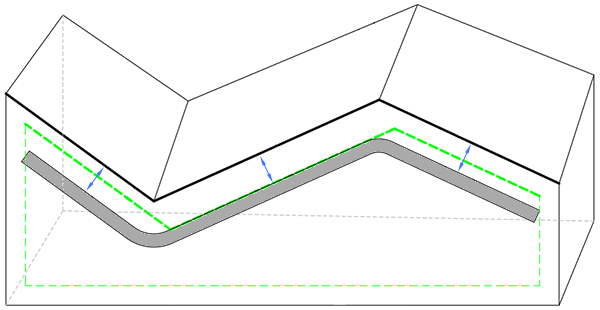

Recubrimiento de armadura
Si la propiedad Estilo de armadura de forma libre se especifica en Estribo/Tirante, puede cambiar el valor de Enlace de estribo/tirante por el de Estribo/Tirante del parámetro, la armadura de forma libre se puede enlazar a la parte interior o exterior del recubrimiento de hormigón, según la configuración del parámetro Enlace de estribo/tirante.
Restricciones
Las restricciones de armadura de forma libre definen y bloquean la geometría de cada ejemplar de armadura respecto a sus referencias de definición y el elemento anfitrión de hormigón. Al igual que en los desfases de recubrimiento de armadura, la armadura de forma libre deriva su geometría de la intersección de las caras de referencia especificadas y reacciona a los cambios de dichas referencias.
La edición directa de ejemplares de armadura de forma libre y conjuntos de armadura elimina restricciones en el anfitrión. Esto incluye copiar, mover, rotar o reflejar armadura, además de añadir armaduras a montajes y grupos. La armadura que pierde restricciones ya no responde a los cambios en la geometría del elemento estructural.
, mientras que las reducciones se dan a lo largo de la curva
.

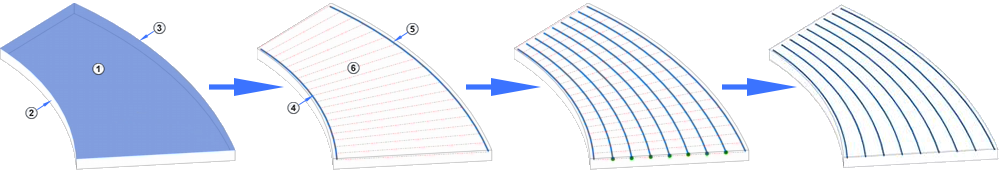

Distribución superficial
y la superficie de anfitrión coloca la primera barra. A continuación, la intersección de la superficie
final y la superficie de anfitrión coloca la segunda barra. Finalmente, las barras restantes (como se especifica en el diseño de conjunto de armaduras) se interpolan
entre la primera
y la última
barra.
Coincidencia de formas
Actualmente, la coincidencia de formas armadura no está disponible para armadura de forma libre. Los ejemplares de armadura de forma libre tienen la forma 00 con los parámetros de Instrucciones de taller definidos en Mantener recto.
Anotación
Puede colocar anotación y etiquetas de armadura en ejemplares individuales de armadura de forma libre; sin embargo, actualmente no es posible colocar anotación en varias armaduras en armadura de forma libre.
Acopladores
Puede conectar armadura de forma libre con acopladores de armadura. También se aplicarán tratamientos de final en los extremos de armadura en la conexión de acoplador. Las modificaciones efectuadas en la armadura solicitarán la eliminación de acopladores y no se propagan cambios entre los conjuntos conectados. Asegúrese de que la colocación de armadura de forma libre esté completa o hará falta volver a aplicar acopladores a la armadura.
