Les utilitaires Autodesk Factory Design d'Inventor constituent un complément à l'environnement d'ensemble. Ils fournissent des outils de conception et un environnement optimisé pour l'implantation du sol d'usine.

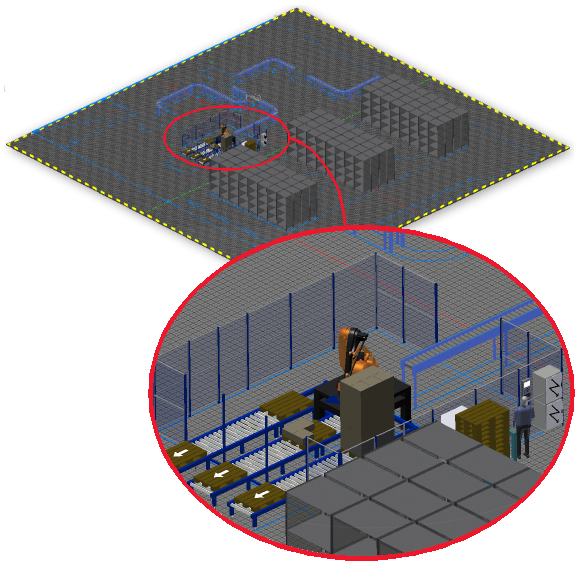

Une implantation de sol d'usine est un modèle en 3D d'une usine, d'un entrepôt ou d'un environnement de bureau. La taille et la complexité peuvent varier d'une cellule de travail à une usine toute entière. L'implantation peut contenir des éléments de bâtiment, tels que des murs, des poteaux et des utilitaires. Vous pouvez vérifier les interférences et prévoir la façon dont les différents éléments se connectent à l'alimentation, aux données, à l'air comprimé ou à toute autre ressource.
La bibliothèque d'équipements d'usine contient des modèles de composants d'usine standard, tels que des convoyeurs, des réseaux de gaines et des murs. Vous pouvez publier vos modèles fréquemment utilisés dans la bibliothèque. Vous pouvez également utiliser les fichiers pièce et ensemble Inventor ou des modèles importés.
Synchroniser les flux de travail
Inventor Factory fournit des outils Synchroniser les flux de travail qui vous permettent de créer un lien associatif bidirectionnel entre une implantation d'usine 3D et un dessin 2D AutoCAD. Ce lien, appelé Synchronisation des présentations, peut être établi entre Inventor et AutoCAD Architecture ou AutoCAD Mechanical.
Les workflows Inventor associés à AutoCAD sont les suivants :
- Synchroniser AutoCAD : permet de lancer AutoCAD et crée une présentation du dessin 2D dans une présentation 3D Inventor Factory.
-
Créer à partir d'AutoCAD : permet de créer une implantation d'usine en 3D à partir d'une présentation 2D AutoCAD existante. Tous les équipements et toutes les chaînes d'équipements 2D sont remplacés par leurs équivalents 3D.
Remarque : Cette commande offre la même fonction que la commande Nouvelle présentation à partir du fichier DWG figurant dans le groupe de fonctions Démarrage de Factory.
- Mettre à jour à partir d'AutoCAD : les modifications apportées à une présentation 2D AutoCAD sont reproduites dans la présentation Inventor Factory.
- Synchronisation de Navisworks : Inventor Factory comprend également des workflows de synchronisation pour Navisworks. L'option Synchronisation de Navisworks ouvre le fichier Inventor actif dans Navisworks, ce qui vous permet de visualiser votre présentation et de détecter d'éventuels conflits.
- L'option Créer un modèle de processus synchronise les données Inventor avec l'outil de modélisation de processus Process Analysis basé sur le Web, à partir duquel vous pouvez exécuter des simulations et optimiser les performances.
