Felújítási és oldalesés optimalizálási alkotóelemek

Ezeket az alkotóelemeket utak felújításához és/vagy utak oldalesésének optimalizálásához használhatja.

Általánosságban ezek a felújítási és oldalesés optimalizálási alkotóelemek megkönnyítik a felújítástervezést és -elemzést a felújítási nyomterv optimalizálási munkafolyamatok során. Az alkotóelemek segítségével és a továbbfejlesztett flapping számításokkal meghatározhatja az ideális tervezési sáv oldalesési kimeneteit, és az alkotóelemek olyan további paraméterekkel rendelkeznek, amelyekkel más átfedési alkotóelemek nem. Az AECCIMPORTNEWREHABCONTENT parancs használatával hozzáadhatja ezeket az alkotóelemeket az Eszközpalettához.

Feltűnhet Önnek a „flapping” kifejezés használata ezen alkotóelemek Átfedési esési beállításaiban. A flapping ebben az esetben olyan kifejezés, ami azt írja le, hogyan történik a Javított oldalesés kiszámítása az átfedési fóliához egy felújítási alkotóelemben. A flapping eredményei az Eséstűréstől és a meglévő talaj oldalesése és az ideális oldalesés közötti Eséskülönbségtől függően eltérőek lehetnek. Ha az Eséskülönbség kisebb, mint az alkotóelem Eséstűrése, akkor az eset „tűrésen belülinek” tekinthető. Ha az Eséskülönbség nagyobb, mint az alkotóelem Eséstűrése, akkor az eset „tűrésen kívülinek” tekinthető.

Megjegyzés: A felújítási alkotóelemek ugyanazokat az alapértelmezett értékeket jelenítik meg a Civil angolszász alkotóelemekben és a Civil metrikus alkotóelemekben, amikor megtekinti azok előnézetét a Tulajdonságok palettán, függetlenül attól, hogy a rajz milyen mértékegységeket használ. Azonban a megfelelő metrikus vagy angolszász értékek jelennek meg a Felújítási paraméterek palettán attól függően, hogy mely mértékegységeket használja a rajzban.

Kép	Alkotóelem	Általános felhasználás

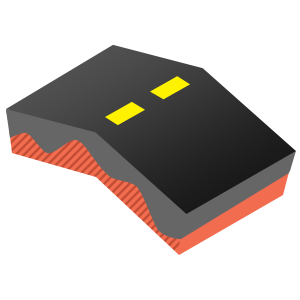

	ÁtfedésSzintTető Alapértelmezett eszközpaletták: Civil metrikus alkotóelemek, Civil angolszász alkotóelemek	Átfedés kiegyenlítéssel tetőszelvényes úton.

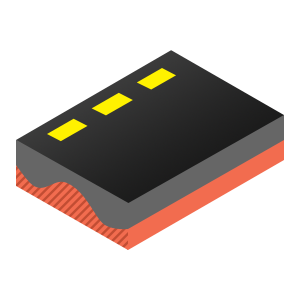

	ÁtfedésSzint1Sáv1Oldal Alapértelmezett eszközpaletták: Civil metrikus alkotóelemek, Civil angolszász alkotóelemek	Átfedés kiegyenlítéssel egyoldali esésű pályán.

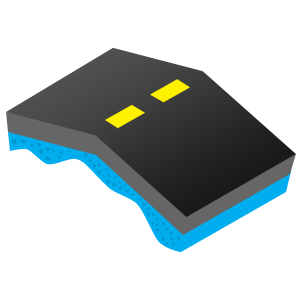

	ÁtfedésMarásTető Alapértelmezett eszközpaletták: Civil metrikus alkotóelemek, Civil angolszász alkotóelemek	Átfedés marással tetőszelvényes úton.
	ÁtfedésMarás1Sáv1Oldal Alapértelmezett eszközpaletták: Civil metrikus alkotóelemek, Civil angolszász alkotóelemek	Átfedés marással egyoldali esésű pályán.

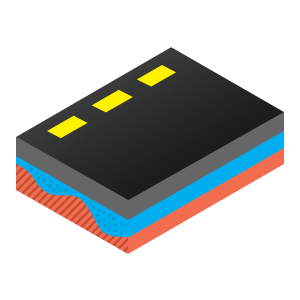

	ÁtfedésMarásSzint1Sáv1Oldal Alapértelmezett eszközpaletták: Civil metrikus alkotóelemek, Civil angolszász alkotóelemek	Átfedés marással és kiegyenlítéssel egyoldali esésű pályán.
	ÁtfedésMarásSzintTető Alapértelmezett eszközpaletták: Civil metrikus alkotóelemek, Civil angolszász alkotóelemek	Átfedés marással és kiegyenlítéssel tetőszelvényes úton.
