Componenti sezione tipo di ottimizzazione pendenza trasversale e di ristrutturazione

Utilizzare questi componenti sezione tipo per ristrutturare strade e/o per ottimizzare la pendenza trasversale delle strade.

In genere, i componenti sezione tipo di ottimizzazione della pendenza trasversale e di ristrutturazione forniscono un modo più semplice di eseguire la progettazione di ristrutturazione e l'analisi negli workflow di ottimizzazione del modellatore di ristrutturazione. Questi componenti sezione tipo sono progettati per facilitare la determinazione degli output della pendenza trasversale della corsia ideale progettata attraverso calcoli di ondulazione migliorati e prevedono altri parametri che gli altri componenti sezione tipo di ricoprimento non hanno. Utilizzare il comando AECCIMPORTNEWREHABCONTENT per aggiungere tali componenti sezione tipo alla tavolozza degli strumenti.

È possibile notare il termine "ondulazione" utilizzato in Opzioni pendenza ricoprimento per questi componenti sezione tipo. Ondulazione (flapping), in questo caso, è un termine utilizzato per descrivere il modo in cui viene calcolata la pendenza trasversale corretta per il layer di ricoprimento in un componente sezione tipo di ristrutturazione. I risultati dell'ondulazione sono differenti e dipendono dalla tolleranza e dalla differenza di pendenza tra la pendenza trasversale del terreno esistente e la pendenza trasversale ideale. Se la differenza di pendenza è minore della tolleranza di pendenza per il componente sezione tipo, il caso di utilizzo è considerato "all'interno della tolleranza". Se la differenza di pendenza è maggiore della tolleranza di pendenza per il componente sezione tipo, il caso di utilizzo è considerato "senza tolleranza".

Nota: I componenti sezione tipo di ristrutturazione prevedono gli stessi valori di default dei componenti sezione tipo imperiali Civil 3D e dei componenti sezione tipo metrici Civil 3D quando si visualizza la relativa anteprima nella tavolozza Proprietà, indipendentemente dalle unità di misura utilizzate per la Carta. Tuttavia, nella tavolozza Parametri di ristrutturazione, verranno visualizzati i valori delle unità di misura metriche o imperiali appropriati in base alle unità di misura utilizzate nella Carta.

Immagine	Componente sezione tipo	Utilizzi comuni

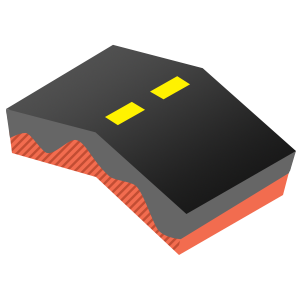

	ColmoStradaleLivelloRicoprimento Tavolozze degli strumenti di default: componenti sezione tipo metrici Civil 3D, componenti sezione tipo imperiali Civil 3D	Ricoprimento con livellamento su una sezione stradale a doppia falda.

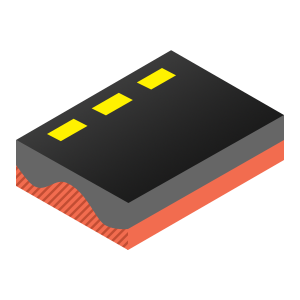

	LivelloRicoprimento1Corsia1Lato Tavolozze degli strumenti di default: componenti sezione tipo metrici Civil 3D, componenti sezione tipo imperiali Civil 3D	Ricoprimento con livellamento su una sezione stradale a falda unica.

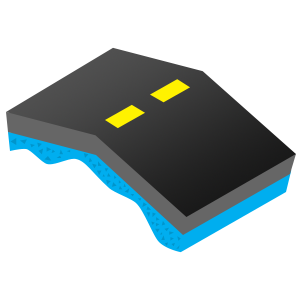

	ColmoStradaleFresaRicoprimento Tavolozze degli strumenti di default: componenti sezione tipo metrici Civil 3D, componenti sezione tipo imperiali Civil 3D	Ricoprimento con fresatura su una sezione stradale a doppia falda.
	FresaRicoprimento1Corsia1Lato Tavolozze degli strumenti di default: componenti sezione tipo metrici Civil 3D, componenti sezione tipo imperiali Civil 3D	Ricoprimento con fresatura su una sezione stradale a falda unica.

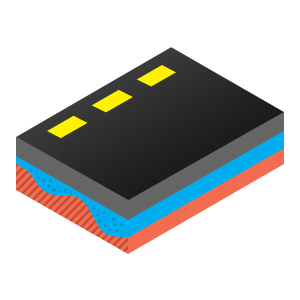

	LivelloFresaRicoprimento1Corsia1Lato Tavolozze degli strumenti di default: componenti sezione tipo metrici Civil 3D, componenti sezione tipo imperiali Civil 3D	Ricoprimento con fresatura e livellamento su una sezione stradale a falda unica.
	ColmoStradaleLivelloFresaRicoprimento Tavolozze degli strumenti di default: componenti sezione tipo metrici Civil 3D, componenti sezione tipo imperiali Civil 3D	Ricoprimento con fresatura e livellamento su una sezione stradale a doppia falda.
