次は、その例となります。
|

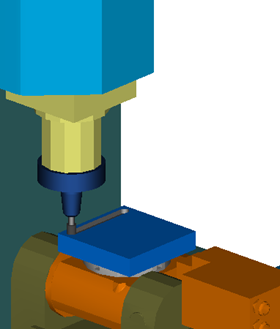

方向角度が 0 の場合、溝はマシンの Y 軸方向に加工されます。 |

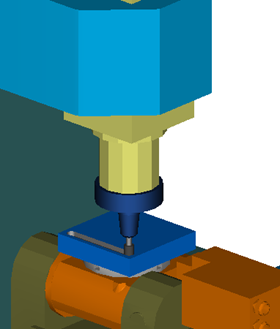

方向角度が 90 の場合、溝はマシンの X 軸方向に加工されます。 |
|
|
|
このオプションは、特異点(マシンの Z 軸がセットアップの Z 軸と位置合わせされているポイント)から開始するマシンのみに適用されます。マシンが特異点にない場合、次の方法で C 軸の方向を指定します。
- 回転方向反転 オプションを使用して、C 軸方向を 0 度か 180 度に指定します。
- 5 軸基準座標系設定 ダイアログの、基準原点としてこのセットアップ原点を使用 オプションを使用します。このオプションは、各工程ではなく、パーツ内のすべてのセットアップの C 軸方向に適用されます。
