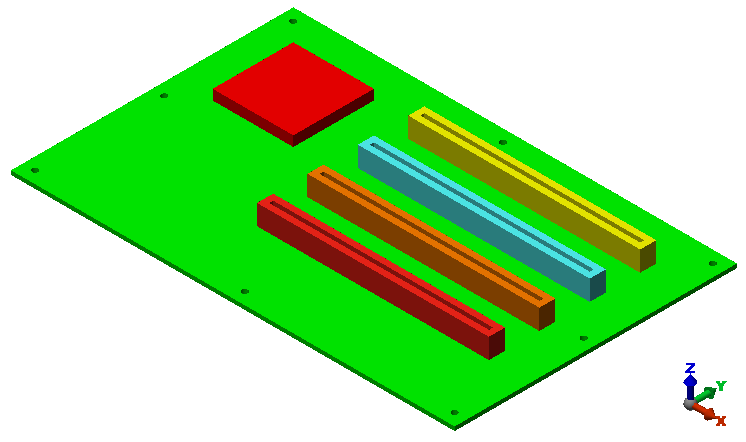

このチュートリアルでは、次の図に示す回路基板のメッシュ作成手順について説明します。ファイル Circuit Board.igs は、チュートリアル モデル用のフォルダにあります。
このメッシュを作成したモデルは、後の方の「回路基板の定常熱伝導解析」チュートリアルで使用します。そのチュートリアルの定常温度の結果は、次に「回路基板の非定常熱伝導解析」チュートリアルの開始温度として使用します。
解説する機能:
- ベンダー中立の CAD モデルを開く
- CAD モデルを開くまたはインポートする際に表面分割する
- ソリッド メッシュを作成する
