스타일 관리자 및 화면표시 관리자에서 개별 스타일 및 화면표시 설정을 동기화할 수 있습니다. 프로젝트 도면에서 실수로 스타일을 변경했으며 프로젝트 표준에서 올바른 버전을 복원하려는 경우에 이 작업을 수행할 수 있습니다. 개별 스타일 또는 화면표시 설정을 동기화하는 작업은 도면이나 프로젝트를 동기화하는 작업보다 시간이 더 적게 걸립니다.

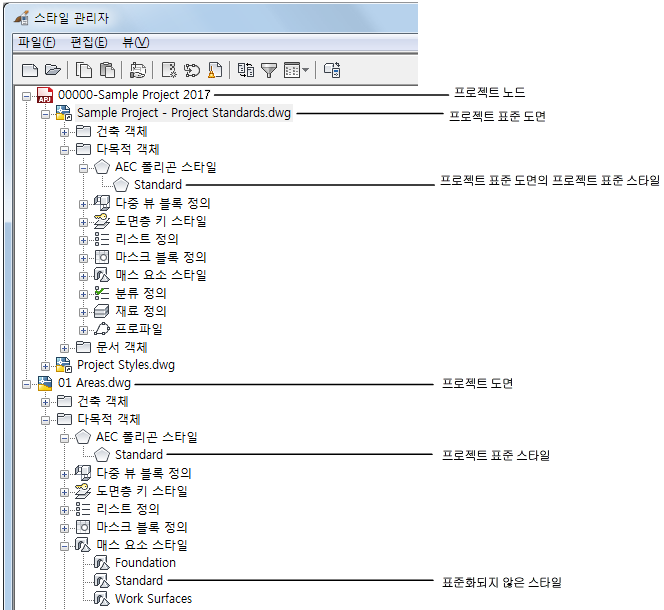

스타일 관리자의 표준 스타일
이 프로세스를 수행하면 프로젝트 도면에 있는 스타일 및 화면표시 설정만 표준과 동기화되며 다른 표준 도면에 있는 스타일 및 화면표시 설정은 서로 동기화되지 않습니다.
표준 아이콘
스타일 및 화면표시 설정이 스타일 관리자 및 화면표시 관리자에 표시됩니다. 프로젝트 표준과 관련된 상태를 다양한 아이콘을 사용하여 구분할 수 있습니다.
| 아이콘 | 설명 |
|---|---|
|
표준 스타일 또는 화면표시 설정 프로젝트 도면이나 프로젝트 표준 도면의 스타일 또는 화면표시 설정에 파란색 아이콘이 나타나면 해당 스타일 또는 화면표시 설정이 표준 설정이며 표준과 동기화된 상태인 것입니다. 업데이트나 동기화가 필요하지 않습니다. |
|
날짜가 지난 표준 스타일 또는 화면표시 설정 프로젝트 도면의 스타일 또는 화면표시 설정에 이 아이콘이 나타나면 스타일 또는 화면표시 설정이 표준 설정이지만 날짜가 지났다는 뜻입니다. 즉, 프로젝트 표준 도면의 해당 스타일 또는 화면표시 설정의 GUID가 프로젝트 도면의 GUID에 비해 최신 상태입니다. |
|
표준화되지 않은(최신) 버전이 있는 표준 스타일 또는 화면표시 설정 프로젝트 도면의 스타일 또는 화면표시 설정에 이 아이콘이 나타나면 객체는 표준 객체이지만 이 객체에 프로젝트 표준에서 찾을 수 없는 버전 GUID가 있다는 뜻입니다. 이 아이콘이 나타나면 비표준 버전을 표준 도면의 현재 버전으로 덮어쓰거나 표준을 프로젝트 도면의 버전으로 업데이트할 수 있습니다. |
|
동기화에서 제외된 표준 스타일 또는 화면표시 설정 스타일 또는 화면표시 설정에 이 아이콘이 나타나면 해당 객체가 동기화에서 제외됩니다. |
|
버전 정보가 없는 표준 스타일 또는 화면표시 설정 프로젝트 표준 도면의 스타일 또는 화면표시 설정에 이 아이콘이 나타나면 아 설정에 버전 정보가 없다는 뜻입니다. 버전 정보는 삭제될 수 있습니다. |
|
변경되었지만 버전이 관리되지 않은 표준 스타일 또는 화면표시 설정 프로젝트 표준 도면의 스타일 또는 화면표시 설정에 이 아이콘이 나타나면 객체가 수정되었지만 아직 버전이 관리되지 않은 것입니다. 변경 사항도 함께 동기화하려면 객체의 버전을 관리해야 합니다. 이 아이콘은 프로젝트 표준 도면에만 나타납니다. 프로젝트 도면의 변경 사항은 스타일 관리자 또는 화면표시 관리자에서 적용 또는 확인을 클릭할 때 자동으로 버전이 관리됩니다. |
|
표준화되지 않은 스타일 또는 화면표시 설정 프로젝트 도면의 스타일 또는 화면표시 설정에 회색 아이콘이 나타나면 이 객체에 해당하는 항목이 프로젝트 표준에 없거나, (스타일의 경우) 프로젝트 표준에 있는 해당 스타일이 프로젝트 표준 구성에 있는 해당 스타일 유형과 연관되지 않은 것입니다. 프로젝트 표준 도면의 스타일에 이 아이콘이 나타나면 해당 스타일이 속하는 스타일 유형이 프로젝트 구성 설정의 해당 표준 스타일 유형과 연관되지 않은 것입니다. 예를 들어, 표준 구성의 벽 스타일 유형이 표준 도면 “Wall Styles 1.dwg”와 연관되어 있으면 “Wall Styles 1.dwg”의 벽 스타일이 스타일 관리자의 표준 스타일로 표시됩니다. "Wall Styles 2.dwg"의 벽 스타일이 표준화되지 않은 스타일로 표시됩니다. |
프로젝트 도면의 스타일
프로젝트 도면에서 개별 스타일을 동기화할 수 있습니다.
- 프로젝트 도면의 모든 스타일
- 스타일 범주: 스타일 범주에 포함되어 있는 모든 스타일을 동기화할 수 있습니다. 예를 들어 특성 세트 정의, 테이블 스타일 및 데이터 형식을 변경한 경우 문서 객체에 포함된 모든 스타일을 동기화할 수 있습니다.
- 스타일 유형: 특정 스타일 유형에 속하는 모든 스타일을 동기화할 수 있습니다. 예를 들어 모든 벽 스타일 또는 모든 문 스타일을 동기화할 수 있습니다.
- 스타일: 개별 스타일을 동기화할 수 있습니다. 표준 스타일의 한 가지 부분만 변경했으며 도면의 전체 동기화를 수행하지 않으려는 경우에 이렇게 할 수 있습니다.
프로젝트 도면의 화면표시 설정
프로젝트 도면에서 화면표시 시스템의 개별 구성요소를 동기화할 수 있습니다.
화면표시 관리자 트리
- 프로젝트 도면의 모든 화면표시 설정: 프로젝트 도면의 모든 화면표시 설정을 동기화할 수 있습니다. 여기에는 화면표시 구성, 화면표시 세트 및 화면표시 표현이 포함됩니다.
- 화면표시 구성: 도면의 개별 화면표시 구성 또는 모든 화면표시 구성을 동기화할 수 있습니다. 주: 절단 평면의 변경 사항은 버전 관리가 불가능합니다. 절단 평면을 변경한 후 화면표시 구성을 프로젝트 표준과 동기화하면 변경된 절단 평면이 프로젝트 표준으로 덮어쓰여지지 않습니다.
- 화면표시 세트: 도면에 있는 개별 화면표시 세트 또는 모든 화면표시 세트를 동기화할 수 있습니다. 주: 라이브 단면 설정의 변경 사항은 버전 관리가 불가능합니다. 라이브 단면 설정을 변경한 후 화면표시 세트를 프로젝트 표준과 동기화하면 변경된 라이브 단면 설정이 프로젝트 표준으로 덮어쓰여지지 않습니다.
- 화면표시 표현: 개별 화면표시 표현, 특정 객체 유형의 모든 화면표시 표현 또는 도면에 있는 모든 화면표시 표현을 동기화할 수 있습니다.
