이 튜토리얼에서는 유토 곡선 다이어그램을 작성 및 편집하여 종단에 토공을 표시하는 방법에 대해 설명합니다.
유토 곡선은 재료 토량과, 구성하는 동안 이동된 거리를 곱한 값으로 정의됩니다. 유토 곡선 다이어그램은 유토 곡선 선과 유토 곡선 뷰의 두 객체로 구성됩니다. 유토 곡선 선은 선형을 따라 절토 및 성토 조건으로 허용운반거리 내 굴착토량 및 허용운반거리 외 굴착토량을 나타냅니다. 유토 곡선 뷰는 유토 곡선 선이 그려지는 그리드입니다.
유토 곡선 뷰의 중간축을 균형 조정 선이라고 합니다. 균형 조정 선에 상대적인 유토 곡선 선의 위치는 현재 설계의 재료 이동을 나타냅니다. 유토 곡선 선이 균형 조정 선 위로 올라가면 재료가 절토인 영역을 나타냅니다. 유토 곡선 선이 균형 조정 선 아래로 떨어지면 재료가 성토인 영역을 나타냅니다.
허용운반거리 내 굴착토량과 허용운반거리 외 굴착토량을 비교하는 다음 두 가지 방법이 있습니다.
기울기 점
기울기 점은 제안된 프로젝트 설계가 절토에서 성토로 변환되는 측점입니다. 유토 곡선 다이어그램에서 기울기 점은 유토 곡선 영역의 최고점이나 최저점입니다. 기울기 점은 종단이 절토 조건에서 성토 조건으로 변환되는 유토 곡선 영역의 최고점입니다. 기울기 점은 종단이 성토 조건에서 절토 조건으로 변환되는 유토 곡선 영역의 최저점입니다.
허용운반거리 내 굴착토량을 측정하는 기울기 점 방법에서는 지정된 허용운반거리 내 굴착토량 거리의 길이인 수평선을 그립니다. 이 선은 둘 다 균형 조정 선에 평행하고 유토 곡선 선에 접하도록 배치됩니다. 이 선과 유토 곡선 선으로 구성된 면적에 포함된 토량이 허용운반거리 내 굴착토량입니다.

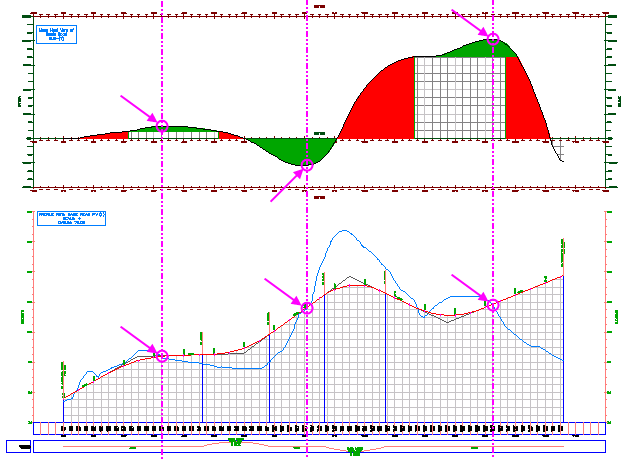

다음 이미지에서 녹색 영역은 허용운반거리 내 굴착토량이고 빨간색 영역은 허용운반거리 외 굴착토량입니다. 선홍색 원과 화살표는 유토 곡선 선과 종단의 기울기 점을 나타냅니다. 선홍색 수직선은 기울기 점 균형 조정 방법에서 유토 곡선 선과 종단 간의 관계를 보여 줍니다.
균형 조정 점
균형 조정 점은 순 절토 및 성토 토량이 동일한 측점입니다. 유토 곡선 다이어그램에서 균형 조정 점은 순 토량이 0인 균형 조정 선에 있습니다. 허용운반거리 내 굴착토량을 측정하는 균형 조정 점 방법에서는 유토 곡선 선을 복제하고 허용운반거리 내 굴착토량 거리만큼 왼쪽(프로젝트가 성토에서 절토로 전환) 또는 오른쪽(프로젝트가 절토에서 성토로 전환)으로 수평 이동합니다.

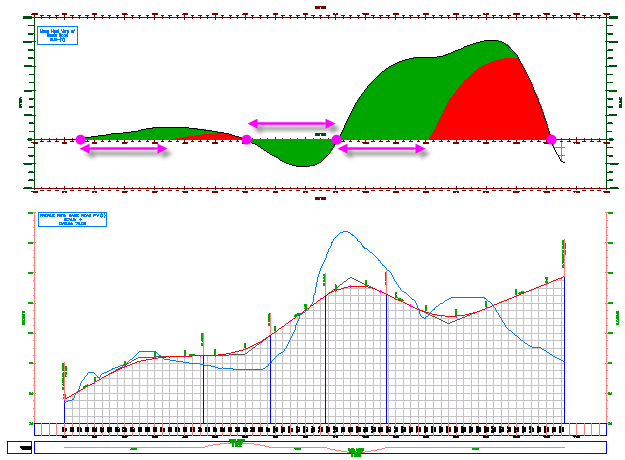

다음 이미지에서 녹색 영역은 허용운반거리 내 굴착토량이고 빨간색 영역은 허용운반거리 외 굴착토량입니다. 화살표는 절토 및 성토 조건의 허용운반거리 내 굴착토량 거리를 보여 줍니다.
