레이블 스타일에 AutoCAD Civil 3D 객체에 설정한 사용자 특성 세트 데이터가 포함되도록 설정할 수 있습니다.
예를 들어, 점에 할당된 사용자 정의 특성 정보(예: 나무 품종 유형, 조건 및 기타 데이터)를 가지고 있을 수 있습니다.
표준 레이블 스타일 설정 프로세스의 특성 세트 탭을 사용하면 해당 특성을 점 레이블 스타일에 추가하여 점에 이러한 정보를 레이블링할 수 있습니다.

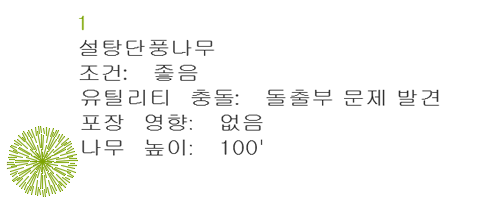

다음 그림은 특성 세트에 설정된 나무 데이터로 레이블 지정된 점을 표현합니다.

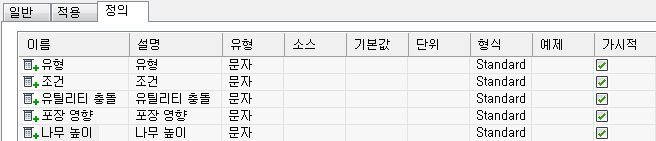

이 레이블은 나무 데이터에 대해 다음과 같은 특성 세트 정의를 사용합니다.

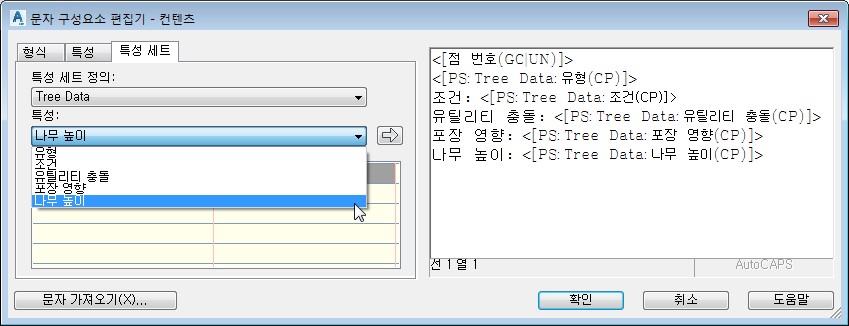

레이블 스타일은 다음과 같이 설정됩니다. 문자 구성요소 편집기의 특성 세트 탭을 사용하여 특성 세트의 특성을 레이블 스타일에 추가할 수 있습니다.

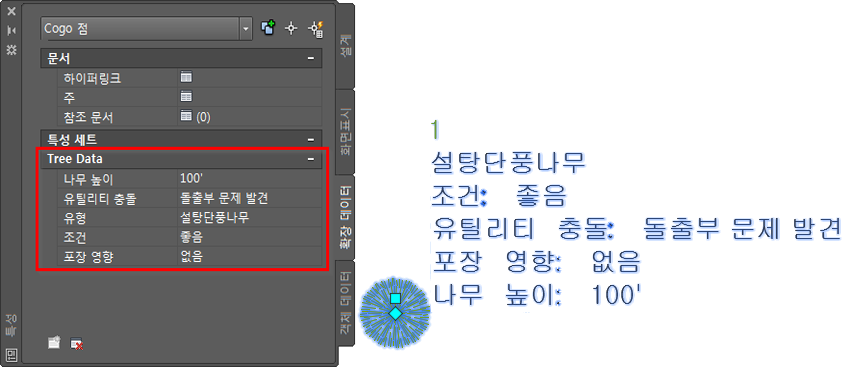

점에 적용될 때 레이블 스타일은 각 점에 정의된 특성 데이터에 특성 팔레트에 보이는 대로 레이블을 지정합니다.
특성 세트 설정 및 객체에 특성 적용
레이블 스타일을 구성하기 전에 특성 세트 정보의 워크플로우를 사용하여 특성 세트를 설정하십시오.

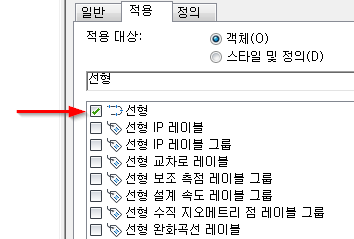

대부분의 레이블 유형의 경우 스타일 관리자의 적용 대상 탭에서 연관된 객체 레이블 유형이 아닌, 레이블을 지정할 객체 유형을 선택합니다(예외는 다음 섹션 참조). 예를 들어, 특성 데이터를 이용하여 선형에 레이블을 지정하려면 특성 세트를 설정할 때 선형을 선택합니다.
AutoCAD Civil 3D 점에 레이블을 지정하려면 적용 대상 탭에서 객체 유형으로 COGO 점을 선택합니다.
횡단 뷰에서 특성 세트를 설정하여 교차 및 투영에 레이블을 지정하려면
교차 레이블 스타일에 특성 세트 데이터를 포함하려면 교차 위치가 횡단 뷰에 표시된 객체 유형 외에 횡단 교차 레이블 객체 유형을 선택해야 합니다.
예를 들어, 특성 세트 데이터가 있는 횡단 뷰의 형상선 교차에 레이블을 지정하려면 특성 세트 정의를 설정할 때 스타일 관리자의 적용 대상 탭에서 횡단 교차 레이블을 선택합니다.
레이블에 특성 세트 데이터를 추가하려면에 설명된 대로 문자 구성요소 편집기를 사용하여 이 특성 세트를 형상선에 적용하고, 관련 특성 세트 데이터를 교차 레이블 스타일에 추가합니다.
다음 그림은 교차 레이블에 특성 세트 데이터(빨간색)를 포함하는 예시를 보여줍니다. 여기서 "특성 세트 데이터"는 형상선에 적용할 데이터를 나타냅니다.
투영 레이블 스타일에 특성 세트 데이터를 포함하려면 투영이 횡단 뷰에 표시된 객체 유형 외에 투영 횡단 레이블 객체 유형을 선택해야 합니다.
예를 들어, 특성 세트 데이터가 있는 횡단 뷰에서 AutoCAD Civil 3D 점 투영에 레이블을 지정하려면 특성 세트 정의를 설정할 때 다음과 같이 스타일 관리자의 적용 대상 탭에서 투영 횡단 레이블 및 COGO 점을 선택합니다.
이 특성 세트를 점에 적용한 다음 문자 구성요소 편집기를 사용하여 관련 특성 세트 데이터를 투영 레이블 스타일에 추가합니다.
특성 세트 정의에 대한 자세한 내용은 특성 세트 정보를 참조하십시오. 교차 및 투영에 대한 자세한 내용은 횡단 뷰에서 투영 및 교차 작업 정보를 참조하십시오.
