Inventor는 엔지니어링 및 제조 분야에서 발생하는 현재 및 향후 과제를 해결하는 데 도움을 주기 위해 지속적으로 진화하고 있습니다. Inventor 구독자가 사용할 수 있는 업데이트인 Inventor 2016 R2는 핵심적인 제품 향상 기능을 제공하고, 선행 시뮬레이션 및 개념 경량 부품 설계를 통해 제품 성능을 향상시키는 새로운 도구, 보다 효율적인 전기 및 기계 설계 데이터 워크플로우 등도 제공합니다.

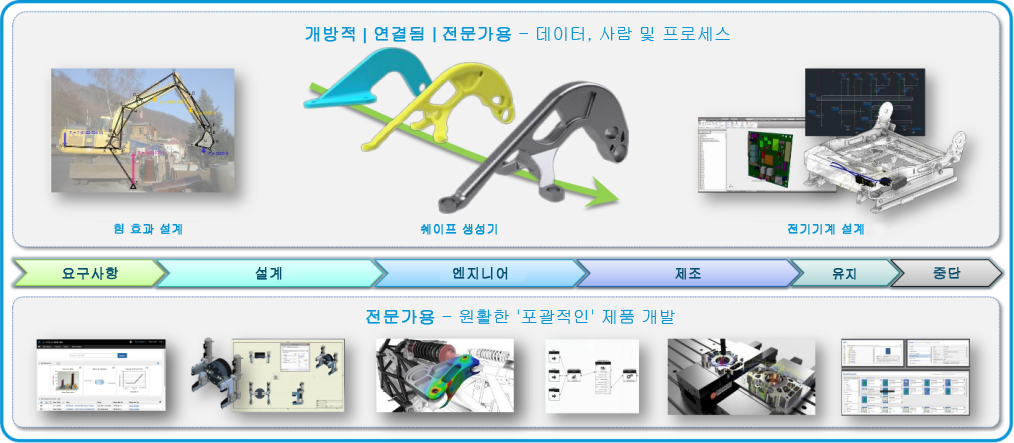

이 릴리즈에는 과거에는 CAD 응용프로그램 내에서 사용할 수 없었던 새로운 기능인 쉐이프 생성기가 포함되어 있습니다. 이제 부품을 모델링한 후에 성능을 시뮬레이트하는 대신, 원하는 작업을 소프트웨어에 전달하면 컴퓨터가 사용자의 요구 사항에 따라 최적화된 구조를 생성하는 작업에 들어갑니다. 이렇게 하면 여러 반복 작업을 건너뛰게 되어 어느 때 보다도 더 빠르게 최상의 설계를 얻을 수 있습니다. 이 릴리즈는 단순한 업데이트 그 이상입니다. 이 릴리즈는 진정한 '컴퓨터 지원' 설계의 미래로, 혁신, 공동 작업, 엔지니어링 및 우수한 제품 제작에 도움이 되는 Inventor의 개방되고 | 연결된 | 전문가용 제품 개발 플랫폼의 성능을 한층 강화해 줍니다.
쉐이프 생성기
정의: 효율적 구조의 부품을 작성하는 데 도움이 되는 설계 도구입니다.

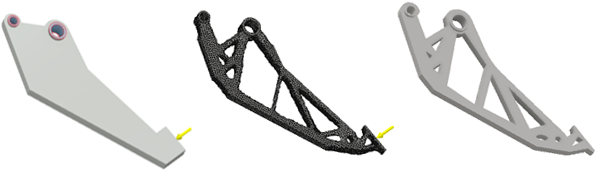

기능 :사용자가 지정한 구속조건 내에서 지정된 부품의 강성을 최대화하기 위한 설계 전략입니다. 쉐이프 생성기는 설계를 미세 조정하는 데 사용할 수 있는 3D 메쉬 참조 쉐이프를 생성합니다.
작동 방식: 쉐이프 생성기 기술이 Inventor에 통합되었고, 메쉬를 정련하도록 설계되어 부품 설계에 참조할 수 있는 쉐이프를 생성할 수 있습니다.

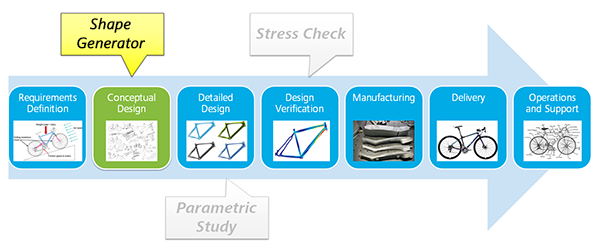

설계 프로세스에서 쉐이프 생성기를 사용하는 단계
쉐이프 생성기는 개념 설계의 초기 단계에 사용됩니다. 구조적으로 효율적인 부품을 위한 참조 쉐이프를 생성하기 위해 사용자가 입력한 정보를 사용합니다. 해당 참조 형상을 설계 안내서로 사용하여 참조 쉐이프와 유사하게 부품 쉐이프를 수정합니다. 그런 다음 시뮬레이션 및 응력 해석을 사용하여 설계를 추가적으로 최적화할 수 있습니다.
자세한 내용은 쉐이프 생성기 정보를 참고하십시오.
지금 사용해 보려면 쉐이프 생성기 - 개념 설계 안내 튜토리얼을 진행하십시오.
IDF 워크플로우의 향상된 기능
이제 PCB 설계 데이터로 작업할 때 유연성과 제어 기능이 향상되었습니다. IDF 2.0 및 3.0의 향상된 지원 기능에는 새 IDF 구성요소 컨텐츠 센터 라이브러리에 게시하고 PCB 구성요소를 재사용하는 새로운 기능 및 설계 데이터 가져오기에 대한 새로운 제어 기능이 포함되어 있습니다.
새 IDF 구성요소 컨텐츠 센터 라이브러리

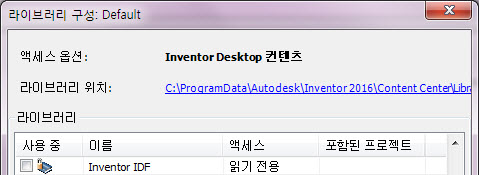

IDF 구성요소를 위한 새로운 컨텐츠 센터 라이브러리는 2016 R2와 함께 설치됩니다.
- 새로운 관리
제작
IDF 구성요소 명령을 사용하여 부품을 제작하고 새 IDF 구성요소 컨텐츠 센터 라이브러리에 게시합니다.
- IDF 파일 가져오기/열기 수행 시 IDF 구성요소 컨텐츠 센터 라이브러리의 모든 라이브러리 구성요소가 가져오기에서 자동으로 재사용됩니다.
새 IDF 가져오기 옵션 및 워크플로우
- 기본적으로 IDF 구성요소 컨텐츠 센터 라이브러리의 모든 라이브러리 구성요소는 IDF 파일 가져오기/열기 수행 시 재사용됩니다. IDF 구성요소용 새 부품을 작성하려면 새로운 컨텐츠 센터에서 구성요소 재사용 확인란을 선택취소합니다.
- 새 필터 설정 대화상자에 액세스합니다. 새 필터 설정 대화상자에서는 내보낸 파일에 지정된 값만 포함하도록 필터를 간편하게 설정할 수 있습니다.
- 비도금 구멍 - 지름별 필터링
- 도금 구멍 - 지름으로 필터링.
- 구성요소 - 높이로 필터링.
- 외곽선 - 유형으로 필터링.
- 제한 영역
- 보드 절단부
- 라이브러리에 추가할 부품을 쉽게 찾을 수 있음: 새로운 확인 버튼을 선택하여
컨텐츠 센터 라이브러리에 없는 구성요소를 찾을 수 있습니다. 새로운 구성요소를 찾을 수 없음 대화상자에서 클립보드로 복사를 선택하여 파일 이름을 복사해 게시용 부품을 쉽게 식별할 수 있습니다.
이러한 부품을 IDF 구성요소 컨텐츠 센터 라이브러리에 추가하려면 각 부품을 열고 관리
제작
IDF 구성요소 명령을 사용하여 새 IDF 구성요소 컨텐츠 센터 라이브러리에 게시합니다.
IDF 구성요소에 대한 변환 지원 확장
이제 다음 보드 구성요소가 Inventor에서 인식됩니다.
- 보드 외곽선
- 보드 절단부
- 비도금 구멍
- 도금 구멍
- 제한 영역
- 구성요소
개념 엔지니어링
부품 및 조립품 모델링 애드인에 Autodesk ForceEffect가 추가되었습니다.

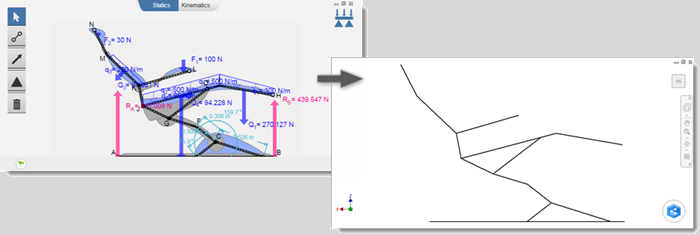

ForceEffect를 사용하면 설계의 개념 단계 동안 자유형 본체 다이어그램을 작성하여 시뮬레이션 및 엔지니어링 계산을 진행해 실행 가능성을 확인할 수 있습니다.
- 접합 작성(용접, 핀)
- 접합에서 요소 끊기
- 지지 작성(fixed(고정), grounded(고정), 슬라이딩)
- 하중 작성(알려짐, 알 수 없음, 가변 분산) 및 모멘트
- 개별 요소에 가중치 추가
- 평형 및 과도하게 구속된 시스템에 대한 반력 및 반작용 모멘트 계산
- 힘을 전환하여 힘 벡터 구성요소 표시
- 그림, 결과, 모든 방정식을 사용한 결과 보고
설계가 끝나면 Inventor 골조 스케치로 설계를 열 수 있습니다.
- Inventor 부품 또는 조립품 파일을 시작합니다.
- 애드인 탭을 클릭하고 ForceEffect 패널에서 새로 만들기를 선택합니다.
- 도움말 패널에서 샘플을 클릭하여 포함된 샘플 파일을 보고 사용합니다.
