2샷 순차 오버몰딩에 대한 냉각(FEM) 해석 실행

2샷 사출 성형은 사출 성형 공정의 한 사이클에 동시에 발생하는 2단계 프로세스입니다. 냉각(FEM) 해석도 1차 샷과 1차 샷-2차 샷 결합 모두에 대해 동시에 수행됩니다. 냉각(FEM) 해석이 완료되면 충전+보압 및 변형 해석도 실행할 수 있습니다.

전제조건

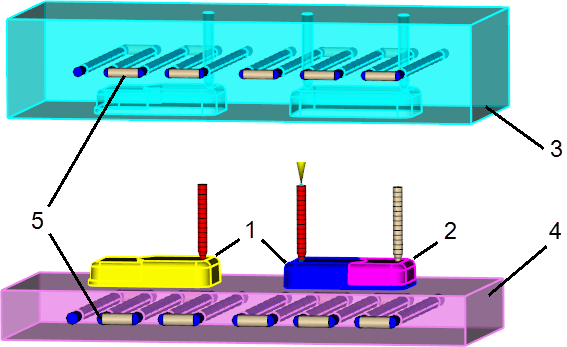

이 항목에서는 다음이 포함된 스터디가 준비되었다고 가정합니다.

• 선택적 실행 시스템(1)을 포함하는 두 개의 동일한 1차 성분의 메쉬된 모델
  주: 오버몰딩 캐비티 위에 있는 첫 번째 성분의 러너 시스템(오른쪽 부품, 그림에는 없음)은 계산을 위해서만 필요합니다. 해당 위치에 있어야 하지만 금형에서는 해당 지오메트리가 고려되지 않아야 합니다.
• 2차 성분 및 선택적 러너 시스템(2)의 메쉬된 모델
• 고정 캐비티(3) 및 회전 코어(4)로 표시된 두 개의 금형 캐비티
  주: 고정 캐비티를 설계할 때는 아래 그림에 표시된 러너 시스템만 고려해야 합니다.
• 냉각관(5)

팁: 이러한 성분을 구분하려면 레이어 분할창에서 다른 이름의 레이어를 사용합니다.

설정 작업

1. 앞서 설명한 스터디가 포함된 프로젝트를 엽니다.
2. (홈 탭 > 성형 공정 설정 패널)를 클릭하고 열가소성 수지 오버몰딩을 선택합니다.
3. (홈 탭 > 성형 공정 설정 패널 > 해석 순서)을 클릭하고, 오버몰딩 해석에 보압 및 변형 단계를 포함할지에 따라 최소한 냉각(FEM)+충전+보압+오버몰딩 충전이 포함된 순서를 선택합니다.
4. 1차 샷 동안 1차 성분의 위치를 지정한 다음 2차 샷 동안 해당 위치를 다시 지정합니다.
5. 2차 샷 동안 2차 성분의 위치를 지정합니다.
6. 고정 캐비티를 식별합니다.
7. 회전 코어를 식별합니다.
8. 냉각관을 설정합니다.
9. 금형이 포함된 레이어를 제외한 모든 레이어가 보이도록 합니다.
10. 스터디 작업 분할창에서 재료 A를 두 번 클릭하고 첫 번째 성분 냉각(FEM) 및 충전+보압 해석 단계에서 사용할 재료를 선택합니다.
11. 스터디 작업 분할창에서 재료 B를 두 번 클릭하고 두 번째 성분 오버몰딩 단계에서 사용할 재료를 선택합니다.
    주: 또는 및 (홈 탭 > 성형 공정 설정 패널 > 재료 선택 > 재료 A/B 선택 )을 클릭하여 재료를 선택하십시오.
12. 스터디 작업 분할창에서 을 클릭하고 1차 구성요소 모델의 사출 주입점을 설정하십시오.
13. 스터디 작업 분할창에서 을 클릭하고 2차 성분 모델에서 사출 주입점을 설정하십시오.
    주: 또는 및 (경계 조건 탭 > 사출 주입점 패널 > 사출 주입점)을 클릭하여 사출 주입점을 설정하십시오.
14. 스터디 작업 분할창에서 을(를) 클릭하고 냉각수 입구 변수를 설정합니다.
15. (홈 탭 > 성형 공정 설정 패널 > 공정 설정)을 클릭하고 첫 번째 성분 냉각(FEM) 해석 단계에 대한 공정 설정을 지정합니다.
    주: 사출+보압+냉각 시간에 해당하는 시간은 첫 번째 사출과만 일치해야 합니다. 오버몰딩 부품은 사출별로 하나씩 이중 사이클을 통해 작성됩니다.
    마법사 페이지에서 오버몰딩 단계에 대한 공정 설정을 지정하고 마침을 클릭합니다.

이제 오버몰딩 해석을 시작할 준비가 되었습니다.
