결합된 선형/각도 동작에서 객체는 동작 작업 대화상자에서 지정된 경로를 따라 선형으로 변환됩니다. 객체의 순간 선형 위치는 사용자가 지정하거나 흐름 구동 힘의 결과로 결정됩니다.
객체가 변환되면 사용자가 지정한 축을 중심으로 회전하기도 합니다. 회전 방향은 사용자가 결정하거나 흐름 구동 힘의 결과로 결정됩니다. 흐름 구동 회전의 경우 발달된 토크를 사용해서 각도 가속도를 계산합니다.
두 동작이 모두 흐름 구동인 경우 두 동작은 커플링되지 않고 독립적으로 작동합니다. 선형 변환 방정식은 시간에 따라 회전 중심을 업데이트하고, 회전 방정식은 시간에 따라 방향 코사인을 업데이트하여 결합된 동작을 생성합니다.
회전 축의 위치는 객체의 변환에 따라 결정됩니다. 그렇지만 변환 방향은 회전의 영향을 받지 않습니다. (이 종류의 동작은 이 장 뒷부분에 설명되어 있는 슬라이딩 베인 동작 유형을 사용하여 구현됩니다.)

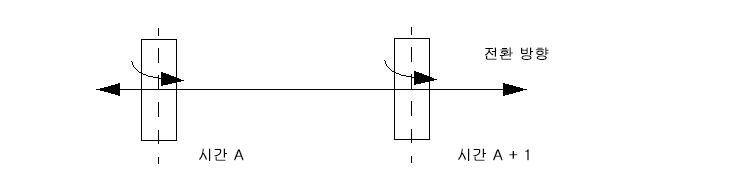

결합된 동작의 예에는 경로를 따라 슬라이딩하고 중심축을 기준으로 회전하는 객체가 포함됩니다. 회전 중심은 객체와 함께 변환됩니다.

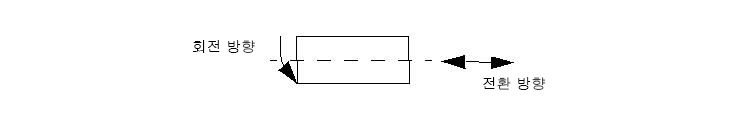

또 다른 예로 회전 축이 이동 방향과 같은 진동 피스톤이 있습니다. 이 예는 여러 유량계에서 일반적으로 나타나는 구성입니다.
결합된 동작의 두 요소인 선형 및 각도는 사용자 규정 또는 흐름 구동으로 별도로 정의됩니다. 동작 작업 대화상자의 흐름 구동 확인란은 재료 편집기에서 각 요소가 정의되는 방식을 제어합니다. 사용자 규정 및 유동 구동의 가능한 조합은 아래와 같습니다.
- 사용자-선형/사용자-각도
- 흐름-선형/사용자-각도
- 사용자-선형/흐름-각도
- 흐름-선형/흐름-각도
다음 섹션에서는 사용자 규정 및 흐름 구동 동작을 설정하는 방법에 대해 설명합니다. 설명된 변형 방법은 두 사용자 정의/흐름 구동 조합에 적용됩니다.
