Procedura ta umożliwia zdefiniowanie podpodziałów tworzonych w elewacji podczas jej generowania. Każdy podział określony jest jako odległość od linii elewacji.
Położenie podpodziału można wyświetlać, wyświetlając linię elewacji z jej obwiednią w widoku izometrycznym. W tym widoku można zmienić położenie podpodziału za pomocą uchwytów.

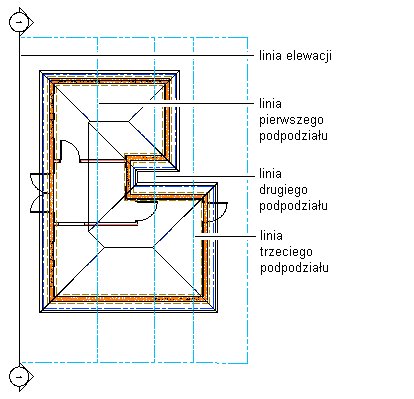

Linia elewacji z podpodziałami grafiki
Można sterować szerokością linii oraz innymi właściwościami wyświetlania podpodziałów, aby dodać różne poziomy głębokości do elewacji.
- Kliknij dwukrotnie linię elewacji, którą chcesz zmienić.
- Na palecie właściwości rozwiń Podstawowe i rozwiń Wymiary.
- Kliknij ustawienie dla podpodziałów, a następnie dodaj lub zmień podpodziały:
Aby... Wykonaj następujące czynności... utworzyć podpodział kliknij
. Aby zmienić domyślną odległość od linii elewacji, wybierz podpodział, kliknij wartość i wprowadź nową wartość. zmienić długość podpodziału wybierz podpodział, kliknij jego wartość i wprowadź nową wartość. usunąć podpodział wybierz podpodział i kliknij
. - Kliknij przycisk OK.
