Procedura ta umożliwia zmianę długości obwiedni elewacji połączonej z linią elewacji. Można zmienić długość elewacji jako całość lub zmienić długość poszczególnych boków obwiedni elewacji.
Istnieje możliwość zmiany długości obwiedni elewacji przed lub po utworzeniu połączonej elewacji. W przypadku zmiany długości po utworzeniu elewacji wymagana jest aktualizacja elewacji w celu wyświetlenia zmian.
Można także zdefiniować głębokość elewacji (jej długość), zmieniając długość boków obwiedni elewacji na palecie właściwości.
- Wybierz linię elewacji, która ma być zmieniona.
- Wybierz uchwyt Długość.

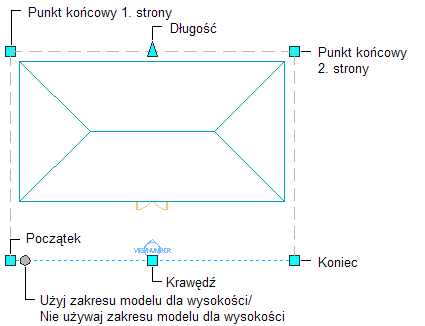

Wyświetlanie uchwytów elewacji na widoku w planie.
- Przesuwaj uchwyt do momentu, gdy zostanie wyświetlona żądana wartość długości i zatwierdź ją klękając jeden raz.
Zaktualizowana zostanie długość całej obwiedni elewacji.
- W celu zmiany długości jednej strony obwiedni elewacji kliknij uchwyt punktu końcowego tej strony.
Strona 1 rozpocznie się od punktu pierwszego określonego dla linii elewacji.
- Przesuń uchwyt w żądane położenie i kliknij lub wprowadź wartość w wierszu polecenia, a następnie naciśnij klawisz Enter.
- W celu zmiany długości jednej strony obwiedni elewacji kliknij uchwyt punktu końcowego j strony.
Strona 2 rozpocznie się od punktu końcowego linii elewacji.
- Przesuń uchwyt w żądane położenie i kliknij lub wprowadź wartość w wierszu polecenia, a następnie naciśnij klawisz Enter.
- Kliknij prawym przyciskiem myszy, a następnie kliknij Odznacz wszystkie, aby wyłączyć uchwyty.
