Ao criar cópias múltiplas de um percurso selecionado num formato de grade, o ArtCAM permite configurar a distância e a direção em que cada cópia do percurso selecionado é criada a partir de qualquer uma das margens da cópia anterior no bloco.
No exemplo a seguir, cópias múltiplas de um percurso mesclado são exibidas:
|
Antes |
Depois |
|
|
|
Para criar cópias múltiplas num formato de grade:
- Na área Operações de Percurso do painel Percursos, clique no botão Copiar Percursos
para exibir o painel Copiar Percurso.
Uma lista de todos os percursos calculados é exibida na porção superior do painel.
- Selecione Cópia Múltipla para exibir as opções de cópia múltipla.
- Selecione qual dos percursos você deseja copiar várias vezes:
Para criar cópias múltiplas um percurso, ele precisa estar visível na vista 3D. Desative a visibilidade de todos os percursos com exceção do percurso sendo copiado.
Nota: Se um grupo de percurso utilizar mais de uma ferramenta, clique no nome do percurso para criar cópias múltiplas de todos os seus passos de usinagem, ou num nome de ferramenta individual caso deseje criar cópias múltiplas de um passo de usinagem específico.Nesse exemplo, as lâmpadas na vista 3D para os três percursos estão acesas, o que significa que todos os percursos listados estão visíveis:
- Selecione o método que você deseja utilizar para configurar a distância entre cada cópia no bloco:
- Distâncias são offsets — Essa opção permite configurar a distância em que cada cópia de um percurso é criada a partir do canto inferior esquerdo da cópia anterior no bloco. A distância total entre cada cópia é igual à altura ou largura do percurso mais o espaço. A opção Distâncias são offsets está selecionada por padrão.
- Distâncias são espaços — Essa opção permite configurar a distância e a direção em que cada cópia de um percurso é criada a partir de qualquer uma das margens da cópia anterior no bloco. A distância total entre cada cópia é igual ao espaço especificado. Clique para selecionar a opção Distâncias são espaços para exibir suas configurações.
- Caso deseje mesclar todos os percursos selecionados e suas cópias múltiplas num único percurso:
- Configure a prioridade dos percursos utilizando
e
com um percurso selecionado. A ordem em que os percursos são listados no painel reflete a ordem de usinagem dos percursos que constituem o percurso mesclado. O percurso no topo da lista é o primeiro a ser usinado, e assim por diante.
- Selecione Mesclar Resultados. Isso exibe a caixa Nome.
- Na caixa Nome, insira um nome para o novo percurso mesclado.
Nesse exemplo, o percurso mesclado é chamado Mesclado.
- Configure a prioridade dos percursos utilizando
- Clique em Aplicar para criar o novo bloco de percursos.

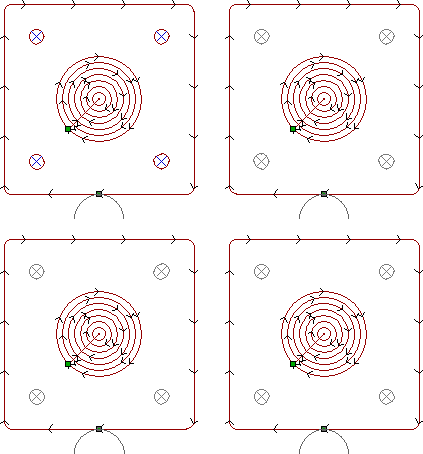

Nesse exemplo, o bloco de percursos copiados é exibido na vista 2D, como mostrado abaixo:
Antes
Depois
O percurso Mesclado substitui todos os percursos individuais anteriormente listados no painel:
