Você pode mesclar diferentes percursos calculados em um percurso, evitando a necessidade de retornar a ferramenta repetidamente para a posição de origem ao usiná-los separadamente.
Mesclar percursos economiza tempo de usinagem e também reduz desgaste em ferramentas de corte.
Aviso: Quando uma seleção de percursos tiver sido mesclada, não é possível desagrupá-los, ou editar o grupo. Você deve salvar o modelo antes de mesclar qualquer percurso, ou selecionar a opção Preservar percursos originais no painel Mesclar Percursos. Dessa maneira, caso você comenta algum engano, pode retornar para os percursos nos seus estados originais.
No exemplo a seguir, você pode observar o movimento da ferramenta em três percursos separados, cada um utilizando uma Fresa de Topo de 3mm. Após todos esses percursos terem sido mesclados, você pode observar que o número de movimentos rápidos executados entre a posição Inicial e o nível Z Seguro é reduzido consideravelmente.

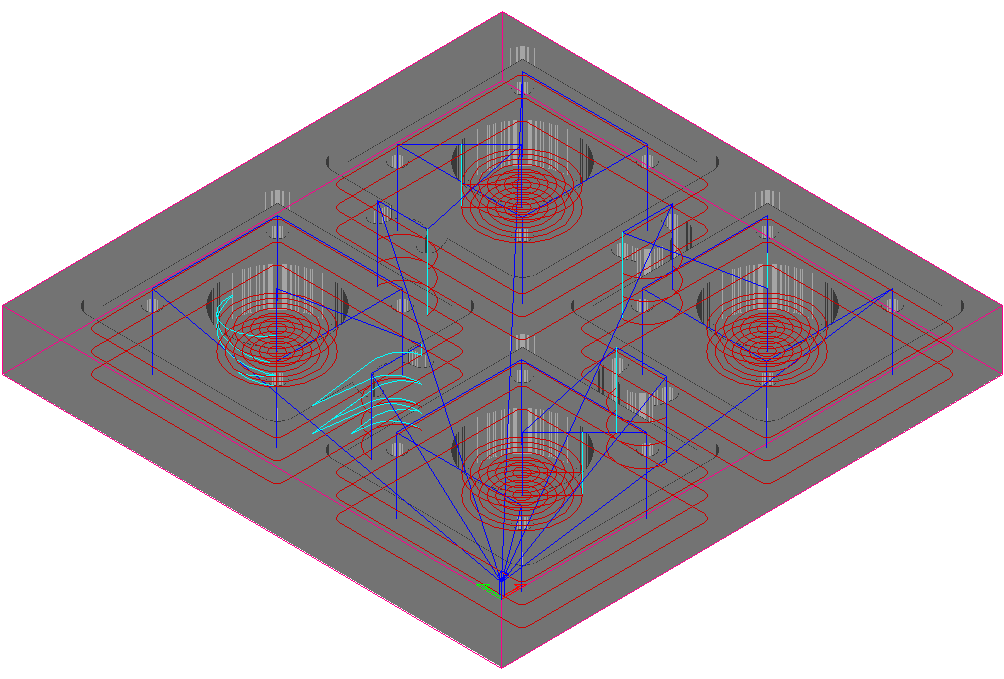

Percursos Separados

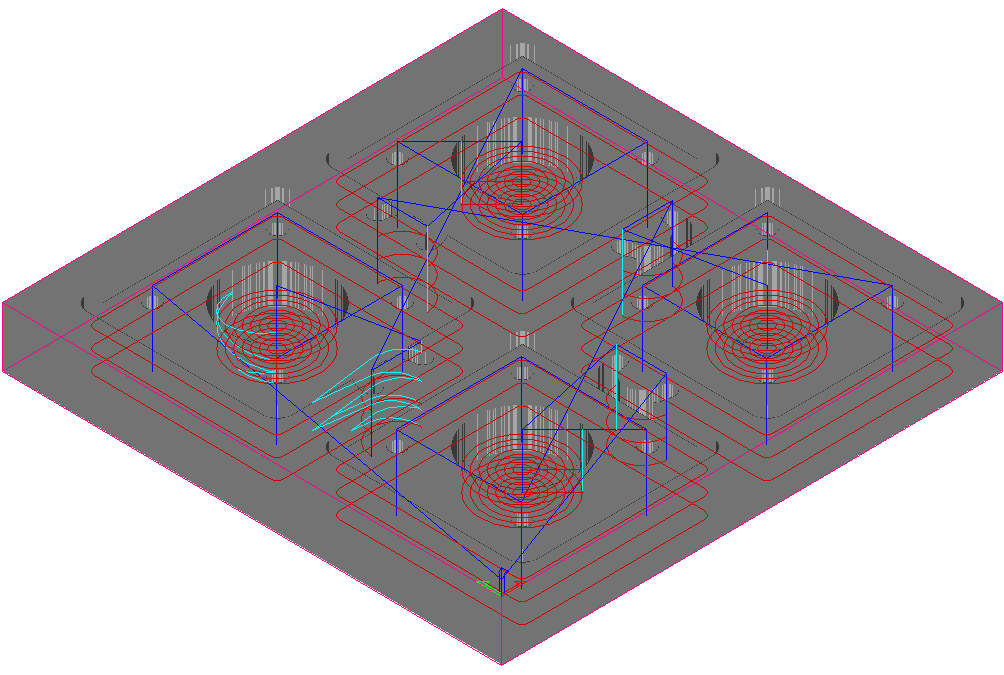

Percurso Mesclado
Para mesclar uma seleção de percursos:
- Na área Operações de Percurso do painel Percursos, clique no botão Mesclar Percursos

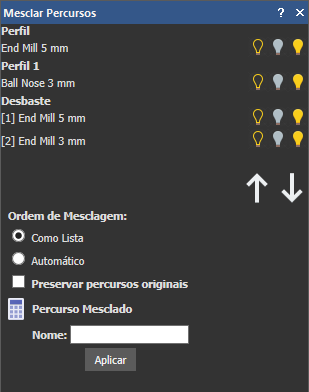

. Isso exibe o painel Mesclar Percursos.
- Certifique-se de que apenas os percursos que você deseja mesclar estejam selecionados:
- Na área Ordem de Mesclagem, selecione a ordem em que você deseja que os percursos mesclados sejam usinados:
- Como Lista — Selecione essa opção para usinar os percursos na ordem em que são listados no painel.
Nota: Você pode configurar a prioridade dos percursos utilizando
e
. Selecione na lista o nome do percurso cuja prioridade você deseja modificar, e em seguida no botão apropriado para configurar sua posição na lista. O percurso no topo da lista é usinado primeiro.
- Automático — Selecione essa opção caso deseje que o ArtCAM calcule a ordem em que os percursos são usinados, encontrando a rota mais curta entre eles.
- Como Lista — Selecione essa opção para usinar os percursos na ordem em que são listados no painel.
- Caso deseje manter uma cópia dos percursos nos seus estados originais, selecione Preservar percursos originais.
- Na caixa Nome, insira um nome para o percurso mesclado.
- Clique em Aplicar para mesclar os percursos selecionados num único percurso.
