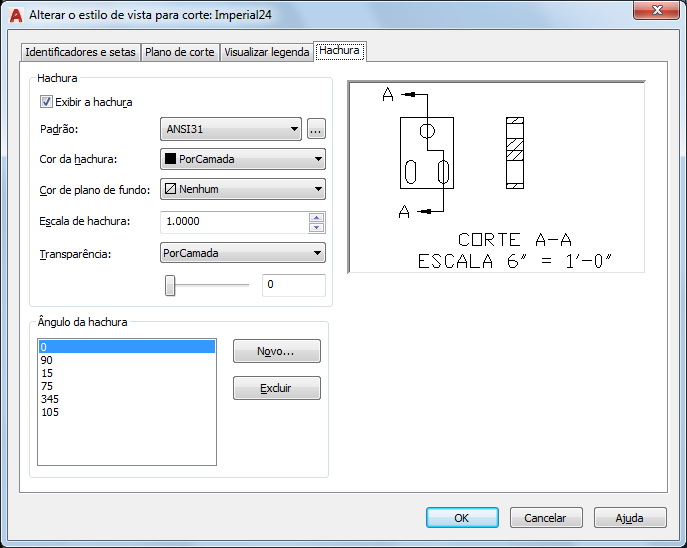

Controla as propriedades de aparência e o comportamento de objetos de hachura em vistas em corte de documentação de modelos.
Lista de opções
As seguintes opções são exibidas.
Hachura
- Exibir hachura
- Quando selecionada, exibe as hachuras para indicar os componentes recortados pelo plano de recorte.
- Padrão
- Define o padrão de hachura a ser utilizado para todas as hachuras em vistas em corte.
- Botão de hachura padrão
- Exibe a caixa de diálogo paleta de padrão de hachuras, que permite a seleção entre ANSI, ISO e outros padrões de hachura da indústria.
- Cor da hachura
- Define a cor a ser usada para todas as hachuras dentro das vistas em corte. Se clicar em Selecionar cor (na parte inferior da Lista de cor), a caixa de diálogo Selecionar cor será exibida. Também é possível inserir um nome ou número de corte.
- Cor de plano de fundo
- Define a cor do plano de fundo para hachuras em vistas em corte. Escolha Nenhum para desativar a cor do plano de fundo. Se clicar em Selecionar cor (na parte inferior da Lista de cor), a caixa de diálogo Selecionar cor será exibida. Você também pode inserir um nome ou número de cor.
- Escala da hachura
- Expande ou retrai o padrão de hachura.
- Transparência
- Define o nível de transparência para a hachura. Se você selecionar PorCamada, o nível de transparência das hachuras da camada são desenhados em (MD_Hatching, por padrão) é indicado pelo deslizador.
Ângulo de hachura
Define uma lista de ângulos para uso por hachuras na vista em corte. O primeiro componente em uma vista em corte utiliza a primeira entrada na lista, o segundo componente utiliza a segunda entrada e assim por diante. A lista deve conter pelo menos um ângulo.
