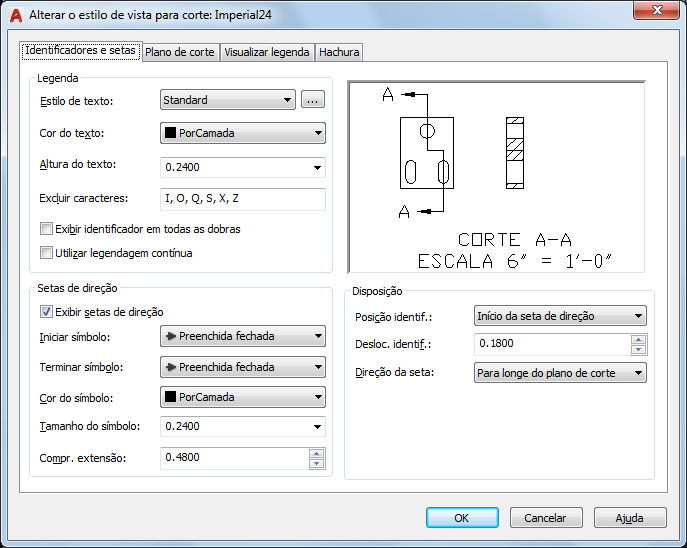

Lista de opções
As seguintes opções são exibidas.
Identificador
Controla o formato de identificadores em linhas de corte.
- Estilo do texto
- Define o estilo de texto a ser usado em identificadores.
- Cor do texto
- Define a cor a ser usada em identificadores. Se clicar em Selecionar cor (na parte inferior da Lista de cor), a caixa de diálogo Selecionar cor será exibida. Você também pode inserir um nome de cor ou número.
- Altura do texto
- Define a altura de identificadores.
- Caracteres proibidos
- Define os caracteres que não devem ser usados como identificadores.
- Mostrar identificador em todas as dobras
- Quando selecionado, exibe identificadores de linhas de corte/seção em todas as dobras.
- Uso de rótulos contínuos
- Quando selecionado, nomeia extremidades e dobras com letras consecutivas do alfabeto.
- Exibir setas de direção
- Quando selecionado, exibe as setas de direção nas extremidades das linhas de corte.
- Símbolo de início
- Define o tipo de ponta de seta que será usado no início da linha de corte/seção.
- Símbolo de fim
- Define o tipo de ponta de seta que será usado no final da linha de corte/seção.
- Cor do símbolo
- Define a cor que será usada nas setas de direção. As duas setas de direção usam a mesma cor. Se clicar em Selecionar cor (na parte inferior da Lista de cor), a caixa de diálogo Selecionar cor será exibida. Você pode também inserir um nome de cor ou número.
- Tamanho do símbolo
- Define o tamanho das pontas de seta. É possível selecionar um tamanho típico na lista ou inserir um valor numérico para o tamanho. O programa valida o valor inserido para impedir a especificação de valores inválidos.
- Comprimento da extensão
- Define o comprimento das linhas de extensão usadas pelas setas de direção.
- Posição do identificador
- Define a posição e o alinhamento do identificador da linha de corte/seção.
- Deslocamento do identificador
- Define a distância para deslocar o identificador da linha de corte/seção a partir da posição especificada por sua configuração de posição.
- Direção da seta
- Especifica se as setas de direção devem apontar para o plano de corte ou para fora dele.
Setas de direção
Controla o formato das setas de direção da linha de corte/seção.
Disposição
Controla o posicionamento dos identificadores da linha de corte/seção e as setas de direção, em relação ao ponto inicial e final da linha de corte/seção.
Nota: A disposição também é controlada pelo ângulo de projeção (primeiro ou terceiro).
