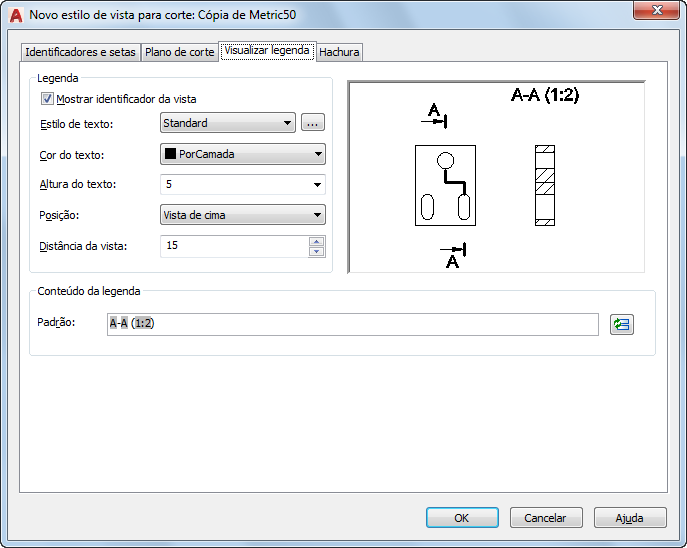

Define as propriedades do estilo de texto, da localização e do padrão das legendas da vista em corte.
Lista de opções
As seguintes opções são exibidas.
Legenda
- Mostrar visualizar legenda
- Quando selecionada, exibe as legendas de vista nas vistas em corte.
- Estilo de texto
- Define o estilo de texto para a legenda de vista em corte.
- Botão Estilo de texto
- Exibe a caixa de diálogo Estilo de texto, onde pode-se criar ou modificar estilos de texto.
- Cor de texto
- Define a cor a ser usada para a legenda da vista em corte. Se clicar em Selecionar cor (na parte inferior da Lista de cor), a caixa de diálogo Selecionar cor será exibida. Você também pode inserir um nome de cor ou número.
- Altura de texto
- Define a altura da legenda da vista em corte
- Posição da legenda
- Define a posição da legenda da vista em corte em relação à vista em corte.
- Distância da vista
- Define o intervalo entre a borda da vista em corte e a legenda da vista em corte.
Conteúdos da legenda
- Padrão
- Define o conteúdo textual para as legendas da vistas em corte. Normalmente, são utilizados os seguintes campos em legendas de vistas em corte.
- ViewScale - Avalia para os parâmetros de escala da vista em corte.
- ViewSectionEndId - Avalia para o identificador final da linha de corte/seção.
- ViewSectionStartId - Avalia para o identificador inicial da linha de corte/seção.
- ViewType - Sempre avalia para "Seção", quando é utilizada em uma legenda de vista em corte.
-
- Exibe a caixa de diálogo Campo, com o campo categoria definido como Documentação do modelo. Ao sair da caixa de diálogo Campo, o campo selecionado é inserido na posição atual do cursor na caixa padrão. Se o cursor não estiver na caixa Padrão, todo o conteúdo da caixa Padrão será substituído.
