Para definir folgas e caixas de materiais para uma lista de materiais

  1. Selecione uma linha de amostra. Clique na guia Linha de amostrapainel ModificarPropriedades do grupo Pesquisa.
  2. Clique na guia Lista de materiais.
  3. Se você ainda não adicionou materiais ao grupos de linha de amostra, adicione os materiais necessários.
    Nota: Você pode adicionar definições de lista de materiais na guia Lista de materiais, ou usar o comando Cálculo de materiais. para obter mais informações, consulte Para gerar uma lista de materiais para um grupo de linha de amostra.
  4. No nível Lista de materiais, clique na coluna Intervalo. A caixa de diálogo Definir intervalos é exibida.
  5. Utilize a caixa de diálogo Definir intervalos para definir uma lista de intervalos ao longo do alinhamento. Nessa caixa de diálogo, defina as estacas inicial e final dos intervalos para toda a lista de materiais. Na etapa 7 você usa a caixa de diálogo Aplicar intervalos para controlar os intervalos de cada material.
  6. Clique em OK para retornar para a guia Lista de materiais.
  7. No nível Material, clique na coluna Intervalo. A caixa de diálogo Aplicar intervalos é exibida.
  8. Na caixa de diálogo Aplicar as folgas, desmarque a caixa de seleção Aplicar intervalos para qualquer material que os intervalos não devem ser aplicados. Por exemplo, se o material Corte ou Aterro for encontrado em todo o comprimento do alinhamento sem intervalos, desmarque as caixas de verificação Aplicar para esses intervalos.
  9. Para os materiais aos quais você deseja aplicar os intervalos, mantenha a caixa de seleção Aplicar e defina as distâncias de Entrada e Saída. Essas distâncias se aplicam ao material antes e depois dos intervalos.

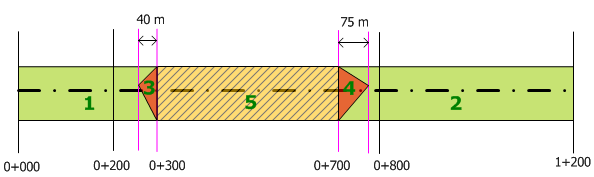

    Na ilustração a seguir, as áreas verdes 1 e 2 representam as folgas no material (5). O Intervalo 1 não tem uma distância de saída. No entanto, o Intervalo 1 tem uma distância de Entrada de 40 m conforme representado pela área vermelha número 3.

    Intervalo 2 tem uma distância de Saída de 75 m conforme representado pela área vermelha número 4.

    Esses intervalos devem ser definidos como segue:

      Intervalo 1

    • Estaca inicial: 0+000
    • Estaca final: 0+300
    • Distância de saída: 0.00
    • Distância de entrada: 40.00

      Intervalo 2

    • Estaca inicial: 0+700
    • Estaca final: 1+200
    • Distância de saída: 75.00
    • Distância de entrada: 0.00
