Você pode editar um padrão de hachura para adicionar fronteiras de hachura extras de modo a criar ilhas ou áreas completamente separadas. Todas as áreas de hachura permanecem parte de um único objeto de hachura. Qualquer edição realizada em uma área afeta todas as áreas que forem parte dessa hachura.
Para adicionar fronteiras de hachura a áreas separadas:

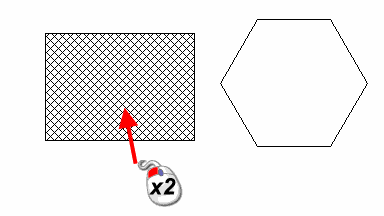

- Clique duas vezes na hachura do padrão que você deseja copiar. Isso exibe o diálogo Hachura.
Suponha que tenhamos o seguinte:
- Se necessário, altere o padrão da hachura na caixa de diálogo Hachura. Não clique em OK na caixa de diálogo.

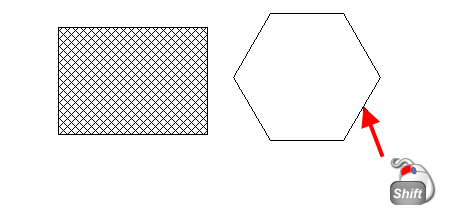

- Utilize Shift+Clique em um objeto em modelo de arames como o início da nova fronteira. É exibida a barra de ferramentas Criar Hachura.
- Utilize a barra de ferramentas Criar Hachura para selecionar a fronteira.

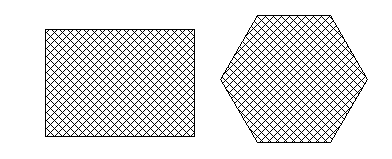

A nova curva composta é criada como uma fronteira adicional da hachura original e apresenta o mesmo padrão e espaçamento:
- Clique em OK na caixa de diálogo Hachura para salvar as alterações.
Para adicionar fronteiras de hachura para criar uma ilha:
- Clique duas vezes na hachura do padrão como mostrado na imagem abaixo para exibir a caixa de diálogo Hachura:
- Se necessário, altere o padrão da hachura na caixa de diálogo Hachura. Não clique em OK.
- Utilize Shift+Clique no objeto em modelo de arames que forma a fronteira da nova ilha. É exibida a barra de ferramentas Criar Hachura.
Nota: Se uma curva composta for selecionada, a barra de ferramentas Criar Hachura não será exibida, e a curva composta será selecionada como fronteira. - Utilize a barra de ferramentas Criar Hachura para selecionar a fronteira:
Neste exemplo, a hachura é removida da área cercada pela curva composta, criando uma ilha:
- Clique em OK na caixa de diálogo Hachura para salvar as alterações.

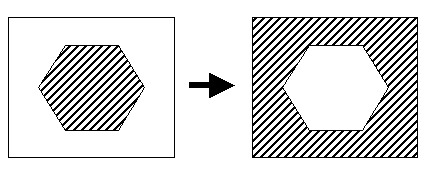

Você também pode estender a hachura de uma ilha para uma fronteira externa e remover a hachura existente:
