Criando uma vista limitada

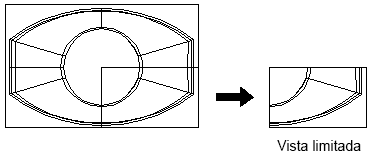

Você pode criar uma vista limitada, que é uma visualização de uma porção de uma vista existente:

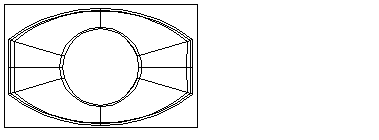

Para criar uma vista limitada da vista do desenho mostrado abaixo:

1. Certifique-se de possuir um desenho com pelo menos uma vista.

   Caso um desenho não esteja aberto, crie um desenho ou abra um desenho existente.

   Caso não exista uma vista no seu desenho, crie uma vista única.

2. Clique na guia Draft > painel Vista > Limitado.

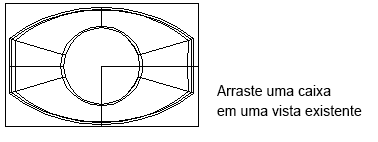

3. Utilize o botão esquerdo do mouse para arrastar uma caixa em uma vista existente para selecionar a porção desejada na vista limitada:



   Quando você selecionar a parte da vista, o diálogo Escala será exibido:



4. Altere o valor na caixa de diálogo para definir a escala do modelo na vista limitada.
5. Clique OK.

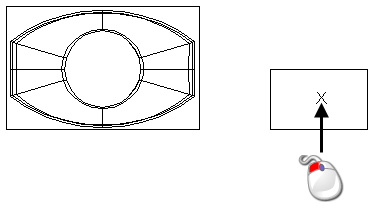

   O contorno da nova vista é anexado ao cursor.

6. Clique numa posição para inserir a nova vista.

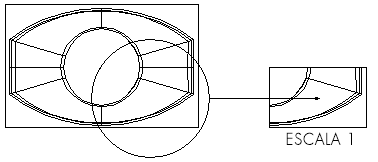

   A nova vista é adicionada ao desenho com marcações indicando de onde se origina.



   A escala da vista limitada é exibida abaixo da vista e será atualizada se você alterar a escala. Para maiores detalhes, consulte o diálogo Editar Vista.
