Criando placas não embutidas

A opção Placas cavidade/macho não embutidas cria impressões diretamente nas placas macho e cavidade, sem utilizar insertos separados.

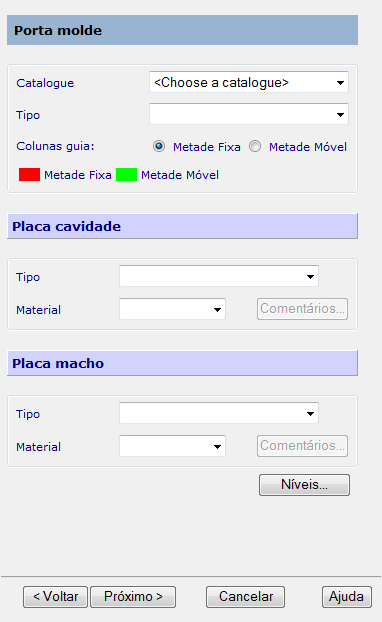

1. Especifique as placas macho e cavidade:
   • Catálogo — Selecione um catálogo na lista suspensa. O Toolmaker determina então o melhor tamanho para o porta molde a partir do catálogo e exibe os valores.
   • Tipo — Selecione o tipo de porta molde.
   • Colunas guia — Essa opção seleciona qual metade contém as colunas guia. Você pode escolher Metade fixa ou Metade móvel.
   • Placa cavidade — Selecione o Tipo e o Material da placa cavidade disponível no catálogo.
   • Placa macho — Selecione o Tipo e o Material da placa macho disponível no catálogo.
   • Conforme você seleciona as placas, elas são desenhadas na tela. A metade fixa é vermelha e a metade móvel é verde (utilizando o esquema de cores padrão).
   • Níveis — Permite que você especifique em que nível colocar cada componente do seu porta molde.

   Conforme você seleciona as placas, elas são desenhadas na tela. A metade fixa é vermelha, e a metade móvel é verde.

2. Clique em Próximo para exibir a página para definição da posição dos insertos nas suas placas cavidade e macho.
3. Se nenhuma placa estiver registrada, clique em Executar Assistente de Molde para iniciar o assistente de Molde e o utilize para criar as placas desejadas. Ele irá utilizar automaticamente os tamanhos de placa padrão. Caso deseje utilizar placas personalizadas, altere os tamanhos das placas no assistente.
4. Caso deseje criar gavetas, clique em Inserir mecanismo de gaveta para iniciar o assistente de Gaveta. Utilize o assistente para criar gavetas.
5. Clique em Avançar para exibir a página seguinte.

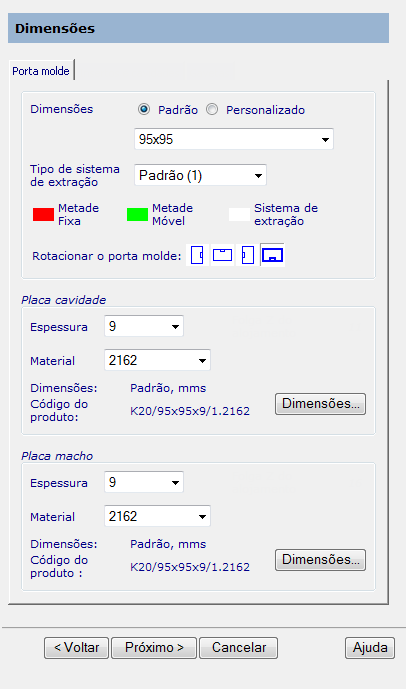

   Se você clicar no botão Dimensões, uma visualização da base do extrator e furos nas placas macho e cavidade é exibida na janela gráfica.

6. Clique em Avançar para exibir a página seguinte.

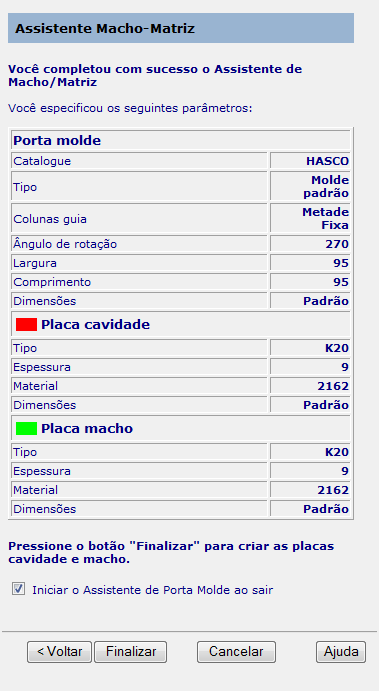

7. Verifique seus parâmetros. Clique em Voltar caso deseje alterar os valores.
8. Caso deseje executar o Assistente de Porta Molde após a criação das placas cavidade e macho, selecione a opção Iniciar o Assistente de Porta Molde ao sair.
9. Clique em Finalizar para criar as placas macho e cavidade.

   Cada placa contém superfícies de fechamento e colunas/pinos guia. As placas são criadas numa montagem.
