Criando uma vista de corte

Para criar uma vista de corte:

1. Certifique-se de possuir um desenho com pelo menos uma vista.

   Caso um desenho não esteja aberto, crie um desenho ou abra um desenho existente.

   Caso não exista uma vista no seu desenho, crie uma vista única.

2. Utilize um dos métodos a seguir para criar uma linha através da vista onde você deseja o corte:
   • Crie uma linha de seção automaticamente utilizando a barra de ferramentas Linha de Seção.

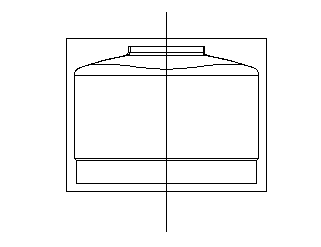

   • Desenhe uma linha através da vista. Para maiores detalhes, consulte Criando uma linha.
   • Crie uma curva composta a partir de uma série de linhas ortogonais para definir um Corte com desvio. Para maiores detalhes, consulte Criando uma curva composta por traçado.



   Nota: A linha ou curva composta pode ser mais curta que a vista em que se posiciona. Isso cria uma vista de corte da porção da vista em que a linha ou curva composta se encontra.
3. Selecione a linha ou curva composta.
4. Clique na guia Draft > painel Vista > Seção ou Seção com Plano de Fundo.

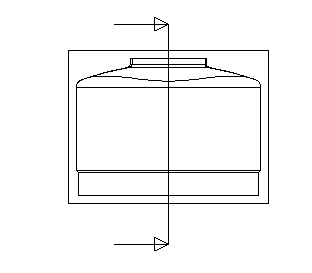

   Setas são desenhadas na linha para definir a direção de visualização.



   O contorno da nova vista move-se com o cursor.

5. Para alterar a direção de visualização, clique em uma das setas.

   As setas mudam de direção para indicar que a direção de visualização foi alterada.

6. Clique no desenho para posicionar a vista.
   Nota: Você pode posicionar a vista de corte no desenho atual ou utilizar a guia Vista > painel Janela > Organizar & Alternar para selecionar uma outra janela de desenho.

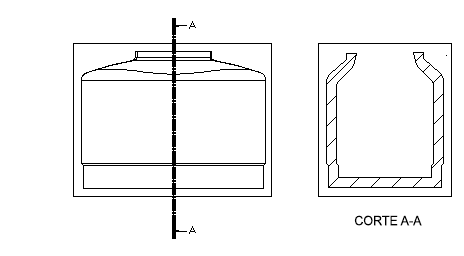

   A vista de corte é desenhada:

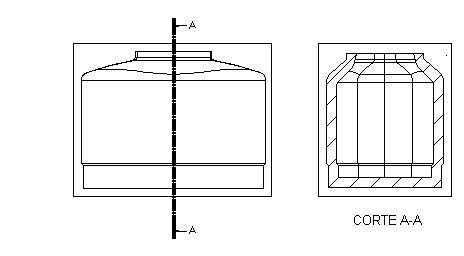

   Se você selecionou a seção com a opção Seção com Plano de Fundo, o detalhe do plano de fundo também será desenhado:



   Nota: Se você selecionar uma das opções Ocultar no menu de contexto Vista ou Sobreposta no diálogo Editar Vista, detalhe de fundo é removido em vistas de corte. Para maiores detalhes, consulte Editando uma vista.
7. Para apagar uma vista de corte ou de um desenho que contém vistas de corte, clique com o botão direito no objeto e selecione Apagar no menu de contexto.

   Um diálogo Consulta é exibido para avisar das dependências da vista de corte. Clique Sim para apagar a vista de corte e a vista ou desenho relacionado.

Você também pode criar vistas de corte angular e com desvio, ao criar as linhas de corte. Por exemplo:

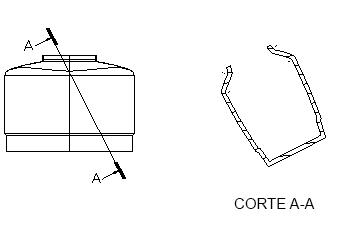

Vista de corte angular

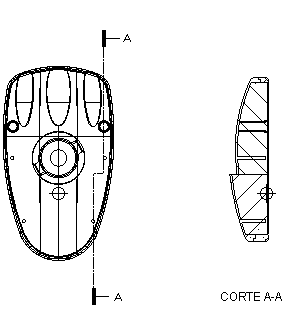

Vista de corte com desvio

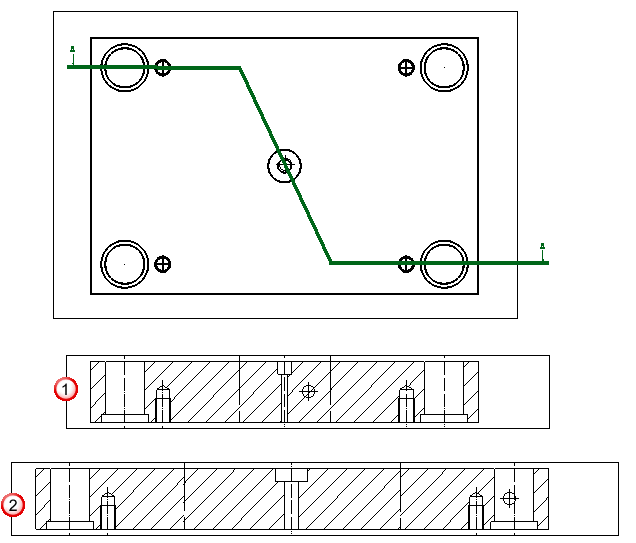

Vista de corte angular com desvio: Alinhar Seções Angulares com Eixo Principal — Essa funcionalidade cria uma seção com o mesmo tamanho que o original pois é visualizada numa única direção. A utilização dessa opção produz corte . Alinhar Seções com Desvio Angular — Esta funcionalidade é utilizada para dimensionamento preciso. Essa opção rotaciona a vista a fim de exibir o corte com desvio em um estado aplainado para permitir que um corte com desvio seja medido. A utilização desta opção produz corte . Para maiores detalhes, consulte Opções de alinhamento de vista de corte angular.
