Inserindo colunas adicionais a uma legenda de furos em Desenhos de Componente

Encontre a string a ser adicionada ao template de uma das seguintes maneiras:

• Identifique a string a ser adicionada utilizando as listas em Parâmetros adicionais de legenda para uso em Desenhos de Componente.
• Grave uma macro conforme descrito abaixo.

Para gravar uma macro que adiciona uma coluna exibindo o Diâmetro Superior da Rosca dos furos:

1. Selecione um modelo.
2. Clique na guia Draft > painel Desenho > Novo para exibir um novo desenho na janela gráfica.
3. Crie um objeto no desenho e torne-o ativo.
4. Selecione guia Início > painel Macro > Gravar. O diálogo Selecionar Um Arquivo Para o Qual Gravar é exibido.
5. Insira um nome de arquivo apropriado para sua macro.

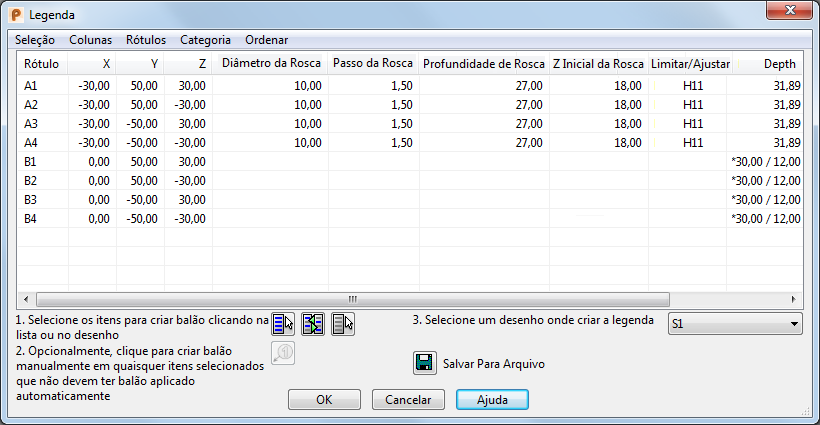

6. Clique na guia Anotação > painel Tabela > Furo para exibir o diálogo Legenda de Furos:



7. Selecione Colunas >Detalhes de Rosca >Diâmetro Superior da Roscapara selecionar a opção.
8. Clique OK.
9. Clique na guia Início > painel Macro > Gravar para parar a gravação da macro.
10. Abra o arquivo da macro num editor de texto. Os comandos parecem com o seguinte:

    Create Schedule Schedule

    SCHEDCOLUMNS ON THREADTOPDIAMETER

    CANCELAR

    O item em que você está interessado é THREADTOPDIAMETER

    Isso precisa ser adicionado ao template de Desenho de Componente.

11. Abra component_drawing_template.psmodel conforme descrito em Personalizando os Desenhos de Componente.
12. Utilizando o método descrito em Definindo os parâmetros de LDM na folha GA, abra os templates de desenho necessários. Legendas aparecem nos templates de desenho:

    component_sheet_plate_X - componentes de placa.

    component_sheet_userdefined_X - componentes definidos pelo usuário.

13. Para cada template de desenho que deve exibir a coluna adicional, clique duas vezes na lista Legenda e adicione o seguinte à lista:

    COLUMN THREADTOPDIAMETER

Na próxima vez que você criar desenhos de componente, as novas colunas são exibidas.
