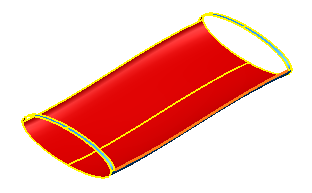

Criando uma superfície de fechamento

Você pode criar superfícies de fechamento utilizando dois métodos:

• gerando offset de uma única linha de fechamento
• ajustando uma superfície existente a linhas de fechamento

Criando uma superfície de fechamento por offset de uma única linha de fechamento

A superfície de fechamento é criada selecionando uma curva composta como a linha de fechamento. Esta linha de fechamento sofre então offset por uma distância e ângulo especificados. Um lado da superfície de fechamento é a linha de fechamento e o outro lado é o offset da linha de fechamento.

1. Clique na guia Superfície > painel Manufatura > Dividir.

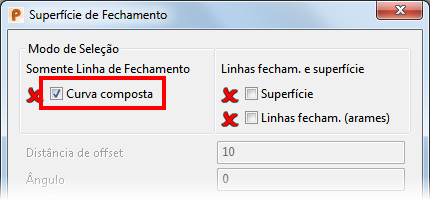

2. Selecione a opção Curva composta no diálogo Superfície de Fechamento:

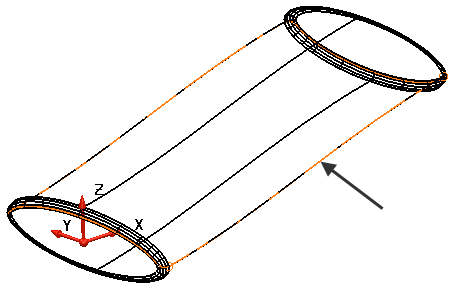

3. Selecione a curva composta que define a linha de fechamento:



4. Complete o diálogo.

Criando uma superfície de fechamento ajustando uma superfície a linhas de fechamento

A superfície de fechamento é criada modificando uma superfície existente para ajustá-la a linhas de fechamento. As superfícies de fechamento:

• preservam o contorno da superfície e a tangência no contorno.
• se ajustam ao modelo de arames em direções paralelas ao plano principal.

O PowerShape também tenta trimar a superfície dentro do modelo de arames.

1. Clique na guia Superfície > painel Manufatura > Dividir.

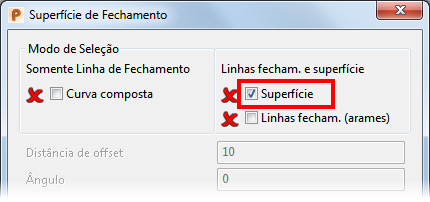

2. Selecione a opção Superfície no diálogo Superfície de Fechamento:

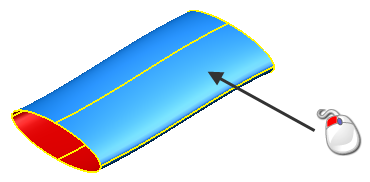

3. Selecione a superfície:



4. Selecione a opção Linhas de fechamento no diálogo Superfície de Fechamento:

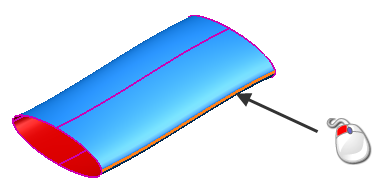

5. Selecione a seção de modelo de arames ao longo do qual você deseja dividir a superfície:



6. Clique em Prever para visualizar o resultado.

   O PowerShape gera as superfícies de fechamento e tenta trimar a superfície dentro do modelo de arames:



7. Altere a seleção se necessário.
8. Clique OK ao obter os resultados desejados.

1. Uma superfície de fechamento é uma power surface e é editada como tal. Para maiores detalhes, consulte Editando Power Surfaces.
