Os catálogos armazenam componentes padrão, que podem ser adicionados ao modelo ou à montagem. Catálogos específicos por produto são suportados.
Nota: A disponibilidade de alguns catálogos específicos por produto depende do tipo de licença.
O Toolmaker suporta componentes de molde dos seguintes fornecedores de catálogo:
|
Crusteel |
Danly |
DME - Europe (ambos padrões Euro e D-M-E) |
|
DME - América do Norte |
DMS |
Futaba |
|
Hales |
Hasco |
Kishin |
|
LKM |
Meusburger |
MISUMI |
|
PCS |
Pedrotti |
Polimold |
|
Progressive |
Rabourdin |
VAP |
|
Sideco |
Strack |
Unbrako (métrico e imperial) |
Você também pode criar catálogos personalizados para:
- Agrupar componentes utilizados com frequência. Um catálogo personalizado pode conter componentes de vários fabricantes diferentes.
- Renomear componentes padrão. A geometria subjacente do componente e do link para o fabricante não é afetada. O componente herda qualquer alteração no componente do catálogo do fabricante.
- Modificar componentes com seus próprios nomes, códigos de pedido e dimensões. Esses componentes podem ser utilizados no Assistente de Componente.
Para gerenciar catálogos personalizados:
- Selecione a guia Assistente > painel Modo > Toolmaker Ativo/Inativo para executar o Toolmaker.
- Clique na guia Assistente > painel Modificar Moldes > Assistente de Componente.

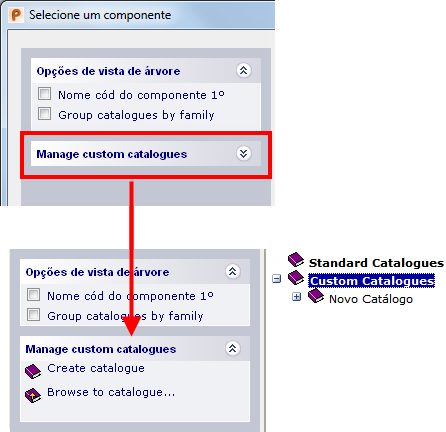

- Clique Gerenciar catálogos personalizados para exibir as opções.
- Utilize as opções para:
- Localizar um catálogo existente.
- Criar um novo catálogo personalizado.
Dica: Clique em
para fechar as Opções de vista de árvore na caixa de diálogo Assistente de Componente. Isso irá minimizar a necessidade de rolamento.
para fechar as Opções de vista de árvore na caixa de diálogo Assistente de Componente. Isso irá minimizar a necessidade de rolamento.
