Você pode criar superfícies de extrusão a partir de um ou vários objetos de texto ou arames.
Para criar uma superfície de extrusão:
- Selecione os objetos de texto ou em modelo de arames nos quais deseja executar a extrusão.

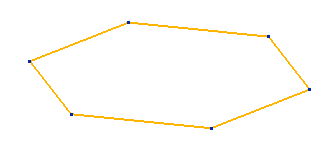

O exemplo abaixo mostra um polígono de arames:
- Selecione guia Superfície > painel Criar > Extrusão.

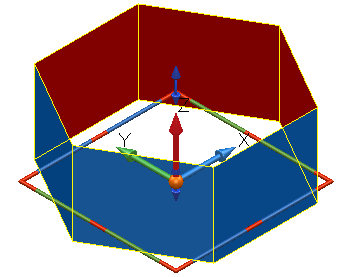

Se um único objeto de modelo de arames ou texto for selecionado, ele sofrerá extrusão para formar uma superfície.
Se vários objetos de modelo arame ou texto tiverem sido selecionados, a caixa de diálogo Dimensões de Extrusão será exibida. Esse diálogo permite definir as dimensões das superfícies de extrusão.
Por exemplo:

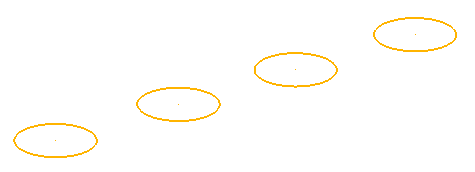

- Selecione os seguintes objetos em arame:

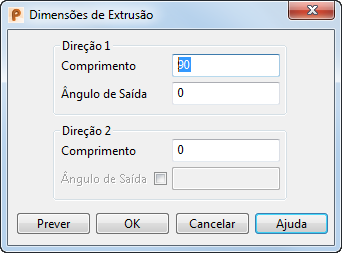

- Insira os seguintes valores para os sólidos de extrusão:
Direção 1 - Comprimento — Este o comprimento da extrusão. O Comprimento da extrusão pode ser zero se Direção 2 — Comprimento tiver um valor diferente de zero.
Ângulo de Saída — Este é o ângulo de saída entre a curva base dos sólidos de extrusão e a curva na outra extremidade. O ângulo é medido a partir do eixo normal até o plano principal ou o plano de melhor ajuste da curva.
Direção 2 — Comprimento — O comprimento da extrusão abaixo do plano ativo.

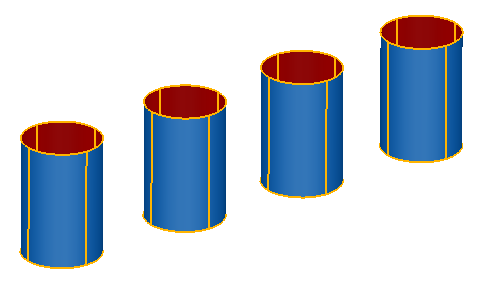

- Clique em Prever para ver as superfícies de extrusão:

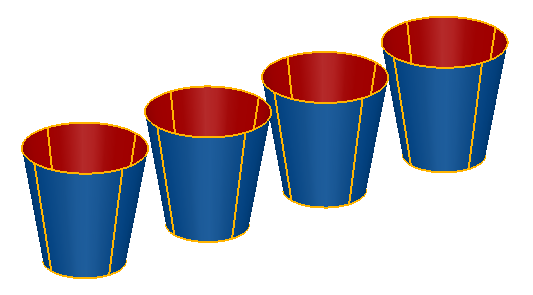

Você pode alterar os valores de Comprimento e Ângulo de Saída e clicar em Prever novamente para atualizar as superfícies:
- Clique OK para aceitar as superfícies pré-visualizadas e fechar o diálogo.
Para obter informações sobre a edição de uma superfície de extrusão, consulte Edição gráfica de primitivos.
Se o modelo de arames ou o texto não for plano, a extrusão ocorrerá na direção positiva do eixo normal ao plano principal. Se o modelo de arames ou o texto for plano, a extrusão será normal ao plano em que o modelo de arames ou o texto se encontra. Você pode modificar esse padrão cancelando a seleção da opção Criar extrusões normais à base plana na caixa de diálogo Arquivo > Opções > Opções de Aplicativo > Objeto > Superfícies
O modelo de arames ou o texto usado para criar a superfície de extrusão é removido do modelo por padrão. Você pode adicionar os arames ou o texto do modelo novamente usando a guia Esboço da caixa de diálogo Extrusão. É exibido clicando duas vezes na superfície. Para manter o modelo de arames ou o texto no modelo sempre que você criar uma superfície de extrusão, selecione a opção Manter arames na caixa de diálogo Arquivo > Opções > Opções de Aplicativo > Objeto > Superfícies
